スクリューサポート

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：30●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838047

サイズ：

●高さ：３０ｍｍ●胴径：５５ｍｍ

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：50●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838054

サイズ：

●高さ：５０ｍｍ●胴径：５５ｍｍ

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：75●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838061

サイズ：

●高さ：７５ｍｍ●胴径：５５ｍｍ

●高さ調整が可能です。●可動ボルトの回転に合わせて支えボルトが上下するため、伸縮上下動がスピーディーかつ片手で操作できます。●支えボルトが回転しないため、ワーク接触時の傷付きが防げます。●ツマミを締めるだけで上下ボルトを同時ロックします。●加工及び測定時にワーク中空部を支える用途に。●高さ(mm)：49～82●耐荷重(kN)：9.81●胴径(mm)：45●上からの許容荷重：9.81ｋN(1000kgf)●ｸﾞﾗﾌﾞｽｸﾘｭｰ

商品コード：

2500202049947

サイズ：

●高さ：４９～８２ｍｍ●胴径：４５ｍｍ

●ユーザーワークに合わせ、より広範な対応が可能です。●上部ワークサポーターも対応可能。●外径(mm)：42●高さ(mm)：10.6●耐荷重(kN)：9.81●上面径(mm)：42●高さ精度(mm)：±0.2●タイプ：球状●品名：上部ワークサポーター●球状(SR50)タイプ

商品コード：

2500202050073

サイズ：

●外径：４２ｍｍ●高さ：１０．６ｍｍ●上面径：４２ｍｍ

●異形ワークにも幅広く対応します。●V溝アタッチメントを使用しての丸棒測定。●外径(mm)：42●高さ(mm)：10.6●耐荷重(kN)：9.81●上面径(mm)：42●高さ精度(mm)：±0.2●タイプ：V溝●品名：上部ワークサポーター●V溝(120°)タイプ

商品コード：

2500202050080

サイズ：

●外径：４２ｍｍ●高さ：１０．６ｍｍ●上面径：４２ｍｍ

●マグネット装着でズレを防止します。●内部に侵入した加工液が排出できるよう本体との合わせ面に排水用溝加工が施されています。●マシニングにも対応●外径(mm)：45●高さ(mm)：10●耐荷重(kN)：9.81●上面径(mm)：45●高さ精度(mm)：±0.2●タイプ：2極●吸着力：24.5N●品名：底部取付用マグネット●吸着力：24.5N(2.5kgf)●六角穴付ボルトM6×10 1個

商品コード：

2500202050097

サイズ：

●外径：４５ｍｍ●高さ：１０ｍｍ●上面径：４５ｍｍ

●マグネット装着でズレを防止します。●内部に侵入した加工液が排出できるよう本体との合わせ面に排水用溝加工が施されています。●4極なら横型マシニングにも対応●外径(mm)：45●高さ(mm)：10●耐荷重(kN)：9.81●上面径(mm)：45●高さ精度(mm)：±0.2●タイプ：4極●吸着力：49N●品名：底部取付用マグネット●吸着力：49N(5kgf)●六角穴付ボルトM6×10 1個

商品コード：

2500202050103

サイズ：

●外径：４５ｍｍ●高さ：１０ｍｍ●上面径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：40～50●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309577

サイズ：

●外径：４５ｍｍ●高さ：４０～５０ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：50～65●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309584

サイズ：

●外径：４５ｍｍ●高さ：５０～６５ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：50～65●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309591

サイズ：

●高さ：５０～６５ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：65～85●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309652

サイズ：

●高さ：６５～８５ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：65～85●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309669

サイズ：

●外径：４５ｍｍ●高さ：６５～８５ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：50●高さ(mm)：60～90●耐荷重(kN)：80●上面径(mm)：40●ねじ径：8.2●胴径(mm)：50●ストローク(mm)：30●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309676

サイズ：

●外径：５０ｍｍ●高さ：６０～９０ｍｍ●上面径：４０ｍｍ●胴径：５０ｍｍ

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：900～1000●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202727630

サイズ：

●高さ：９００～１０００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：100～150●耐荷重(kN)：150●上部受皿径(mm)：45●胴径(mm)：50●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35)、リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202731101

サイズ：

●高さ：１００～１５０ｍｍ●上部受皿径：４５ｍｍ●胴径：５０ｍｍ

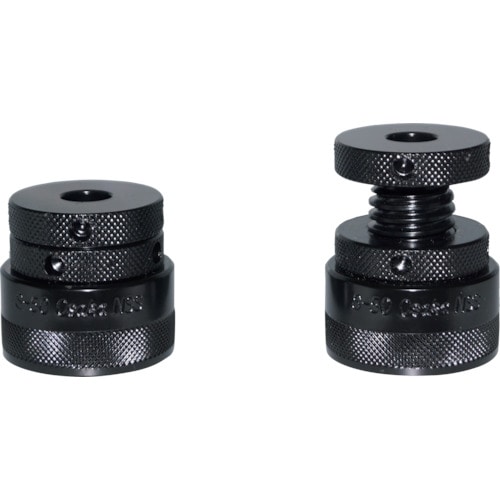

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：37～50●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：40●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35),リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202745641

サイズ：

●高さ：３７～５０ｍｍ●上部受皿径：３５ｍｍ●胴径：４０ｍｍ

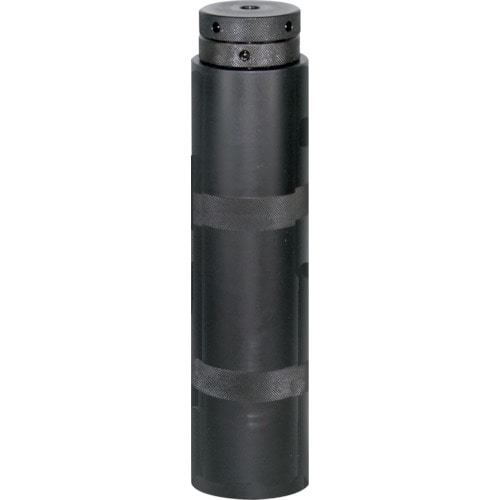

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：400～500●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202745665

サイズ：

●高さ：４００～５００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●小型ワークのビビリ止めに最適です。●フラットタイプのため、加工物にキズが付きにくいです。●小さいワークや狭い箇所での加工物のサポートに。●高さ(mm)：46～54●対辺寸法(mm)：14●面径(mm)：7●ねじ径(mm)：8●座径(mm)：φ20●高さ調整：46～54mm●傾き角度：9°●本体:スチール(S45C)、黒染仕上げ処理●鋼球:スチール(SUJ2)●硬度:HRC35(本体)、HRC62(鋼球)

商品コード：

2500202746761

サイズ：

●高さ：４６～５４ｍｍ●対辺寸法：１４ｍｍ●面径：７ｍｍ●ねじ径：８ｍｍ

●省スペースでのビビリ対策に最適です。●フラットタイプのため、加工物にキズが付きにくいです。●高さ(mm)：33～39●面径(mm)：8●ねじ径(mm)：8●座径(mm)：φ20●座径：Φ20●六角対辺巾：14●先端径：Φ8●先端傾斜角度：9°●ネジ径M8●先端形状：フラット●全長(mm)：39●豆ジャッキよりさらに高さを低く設計●本体:スチール(S45C)●鋼球:スチール(SUJ2)

商品コード：

2500202746778

サイズ：

●高さ：３３～３９ｍｍ●面径：８ｍｍ●ねじ径：８ｍｍ●座径：φ２０ｍｍ

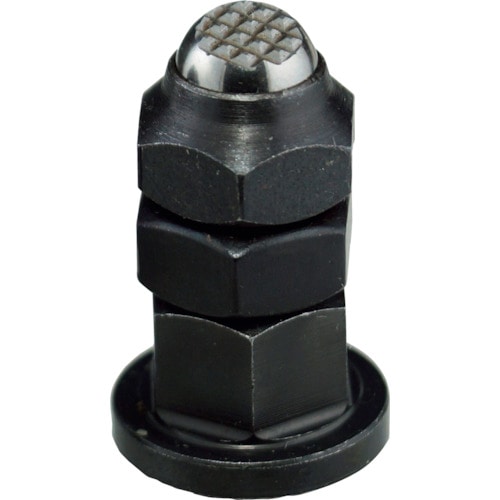

●省スペースでのビビリ対策に最適です。●セレーションタイプのため、加工物が黒皮材などに最適です。●高さ(mm)：33～39●上面径(mm)：7●ねじ径：M8●面径(mm)：8●ねじ径(mm)：8●座径(mm)：φ20●座径：Φ20●六角対辺巾：14●先端径：Φ8●先端傾斜角度：9°●ネジ径M8●先端形状：セレーション●全長(mm)：39●二面幅寸法(mm)：14●豆ジャッキよりさらに高さを低く設計●本体:スチール(S45C)●鋼球:スチール(SUJ2)

商品コード：

2500202746785

サイズ：

●高さ：３３～３９ｍｍ●上面径：７ｍｍ●面径：８ｍｍ●ねじ径：８ｍｍ

●小型ワークのビビリ止めに最適です。●セレーションタイプのため、加工物が黒皮材などに最適です。●小さいワークや狭い箇所での加工物のサポートに。●高さ(mm)：46～54●上面径(mm)：7●ねじ径：M8●面径(mm)：7●ねじ径(mm)：8●座径(mm)：φ20●二面幅寸法(mm)：14●高さ調整(mm)：46～54●傾き角度：9°●本体:スチール(S45C)、黒染仕上げ処理●鋼球:スチール(SUJ2)●硬度:HRC35(本体)、HRC62(鋼球)

商品コード：

2500202746860

サイズ：

●高さ：４６～５４ｍｍ●上面径：７ｍｍ●面径：７ｍｍ●ねじ径：８ｍｍ

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：500～600●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202748284

サイズ：

●高さ：５００～６００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：50～70●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：40●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35)、リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202749571

サイズ：

●高さ：５０～７０ｍｍ●上部受皿径：３５ｍｍ●胴径：４０ｍｍ

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：600～700●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202749595

サイズ：

●高さ：６００～７００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●マグネット付なので振動で位置がずれません。●低床のためスクリューサポートでは入らない30mm以下でも対応可能です。●横から操作のため、奥まった箇所での操作も可能です。●ワークのビビリ止めやレベル出しに。●高さ(mm)：26～35●耐荷重(kN)：16●上面径(mm)：15●ねじ径：M8●全高(mm)：26～35●幅(mm)：53.5●奥行(mm)：33●ストローク(mm)：9●特殊鋼●黒染め●六角棒レンチ(六角二面幅：6mm)

商品コード：

2500203961507

サイズ：

●高さ：２６～３５ｍｍ●上面径：１５ｍｍ●全高：２６～３５ｍｍ●幅：５３．５ｍｍ

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：150～250●耐荷重(kN)：200●上部受皿径(mm)：50●胴径(mm)：60●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35)、リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202737806

サイズ：

●高さ：１５０～２５０ｍｍ●上部受皿径：５０ｍｍ●胴径：６０ｍｍ

●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。(別売マグネット装着可能)●ばね内蔵でワークのビビリ止めに最適。●外径(mm)：40●高さ(mm)：18～23●上面径(mm)：15●ねじ径：10●胴径(mm)：40●対辺寸法(mm)：10●ストローク(mm)：5●ベース固定用ねじ穴付き(2カ所)：M4●シャフトねじ取付穴：M6●シャフトにねじ取付時プラス高さ(mm)：8.0～12.0●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●六角棒レンチ

商品コード：

2500202892826

サイズ：

●外径：４０ｍｍ●高さ：１８～２３ｍｍ●上面径：１５ｍｍ●胴径：４０ｍｍ

●底にマグネットが付いているので振動で位置がずれません。●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。●ばね内蔵でワークのビビリ止めに最適。●高さ(mm)：18～23●上面径(mm)：15●ねじ径：M6●胴径(mm)：40●ストローク(mm)：5●ベース固定用ねじ穴付き(2カ所)：M4●シャフトねじ取付穴：M6●シャフトにねじ取付時プラス高さ(mm)：8.0～12.0●二面幅寸法(mm)：10●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●マグネット：ネオジム●六角棒レンチ

商品コード：

2500202892833

サイズ：

●高さ：１８～２３ｍｍ●上面径：１５ｍｍ●胴径：４０ｍｍ●ストローク：５ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：90～140●耐荷重(kN)：30●上面径(mm)：40●胴径(mm)：50●平型●スチール(S45C)

商品コード：

2500203582795

サイズ：

●高さ：９０～１４０ｍｍ●上面径：４０ｍｍ●胴径：５０ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：140～230●耐荷重(kN)：30●上面径(mm)：45●胴径(mm)：53●平型●スチール(S45C)

商品コード：

2500203582801

サイズ：

●高さ：１４０～２３０ｍｍ●上面径：４５ｍｍ●胴径：５３ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：40～50●耐荷重(kN)：30●上面径(mm)：30●胴径(mm)：40●平型●スチール(S45C)

商品コード：

2500203582818

サイズ：

●高さ：４０～５０ｍｍ●上面径：３０ｍｍ●胴径：４０ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：51～65●耐荷重(kN)：30●上面径(mm)：35●胴径(mm)：40●平型●スチール(S45C)

商品コード：

2500203582825

サイズ：

●高さ：５１～６５ｍｍ●上面径：３５ｍｍ●胴径：４０ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：265～360●耐荷重(kN)：30●上面径(mm)：45●胴径(mm)：73●平型●スチール(S45C)

商品コード：

2500203582832

サイズ：

●高さ：２６５～３６０ｍｍ●上面径：４５ｍｍ●胴径：７３ｍｍ

●高さ調整が可能で、各種クランプのサポートに最適です。●クランプの高さ調節に。●高さ(mm)：65～90●耐荷重(kN)：30●上面径(mm)：28●胴径(mm)：38●平型●スチール(S45C)

商品コード：

2500203582849

サイズ：

●高さ：６５～９０ｍｍ●上面径：２８ｍｍ●胴径：３８ｍｍ

●傾斜の付いた加工物を支えます。●3点当たりで黒皮材・鋳物にもフィットします。●クランプによるヒズミを抑えます。●加工物に角度がある場合に。●加工物の平行芯出しに。●高さ(mm)：30●上面径(mm)：44.8●傾き(度)：7●凸部(上):スチール(S45C)、黒染仕上げ処理●凹部(下):スチール(SCM435)、焼き入れ黒染仕上げ処理●加工物は気をつけて当ててください。

商品コード：

2500203632001

サイズ：

●高さ：３０ｍｍ●上面径：４４．８ｍｍ

●傾斜のついた加工物を支えます。●3点当たりで黒皮材・鋳物にもフィットします。●クランプによるひずみを抑えます。●加工物に角度がある場合に。●加工物の平行芯出しに。●高さ(mm)：75●上面径(mm)：44.8●傾き(度)：7●1個単位●凸部(上):スチール(S45C)黒染仕上げ●凹部(下):スチール(SCM435)焼き入れ黒染め仕上げ●単品●加工物は気をつけて当てること。

商品コード：

2500203632025

サイズ：

●高さ：７５ｍｍ●上面径：４４．８ｍｍ

●ベアリング内蔵により加工物を受けた状態のまま従来より容易に高さ調整が行えます。●Φ6～Φ100までのマシニング・フライスに対応します。●丸物のマシニング・フライス加工時に発生するビビリ防止に最適。●高さ(mm)：72.8●全高(mm)：72.8●幅(mm)：80●奥行(mm)：80●傾き(度)：120●φ6～●スチール(S45C)●処理：焼き入れ●単品●接続金具1個(SST-8B)●ご使用時は、加工物の脱落・保持具転倒が無いよう加工物を固定した状態でご使用ください。●耐荷重2ｔ以下でご使用ください。●但し、Ｖ溝により線当たりで受ける為、本製品及び加工物にスジやヘコミ等が発生する可能性が有ります。●加工物を回転させる場合は、ご使用になれません。

商品コード：

2500203632193

サイズ：

●高さ：７２．８ｍｍ●全高：７２．８ｍｍ●幅：８０ｍｍ●奥行：８０ｍｍ

●ポイントチップスクリュー
