小径配管継手

取付ネジは管用平行ネジ。●ノンアスベストパッキン付き。

商品コード：

2502700187527

●冷媒配管用●接続サイズ：3/8フレア　1/2フレア●六角対辺（mm）：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例（高圧側に使用する場合）第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例（高圧側に使用する場合）第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●材質／仕上：ナット：C3604、ボディ：C3604●原産国：日本●コード番号：758-7201●こちらの商品は事業者様向け商品です。

商品コード：

2500100781772

●冷媒配管用●最高使用圧力(MPa):7.0●使用温度範囲(℃):-20~150 凍結なきこと●接続サイズ:(FL)1/4●常用使用圧力(Mpa):4.3●C3604(RoHS指令適合)

商品コード：

2500205473350

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ10●ねじ:8A●最高使用圧力(MPa):2.96●液体温度(℃):-45~+125●エルボユニオン

商品コード：

2500205737742

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ6●ねじ:8A●最高使用圧力(MPa):4.9●液体温度(℃):-45~+125●エルボユニオン

商品コード：

2500205737872

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ8●ねじ:8A●最高使用圧力(MPa):2.96●液体温度(℃):-45~+125●エルボユニオン

商品コード：

2500205737902

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ10●最高使用圧力(MPa):2.96●液体温度(℃):-45~+125●ティーユニオン

商品コード：

2500205740346

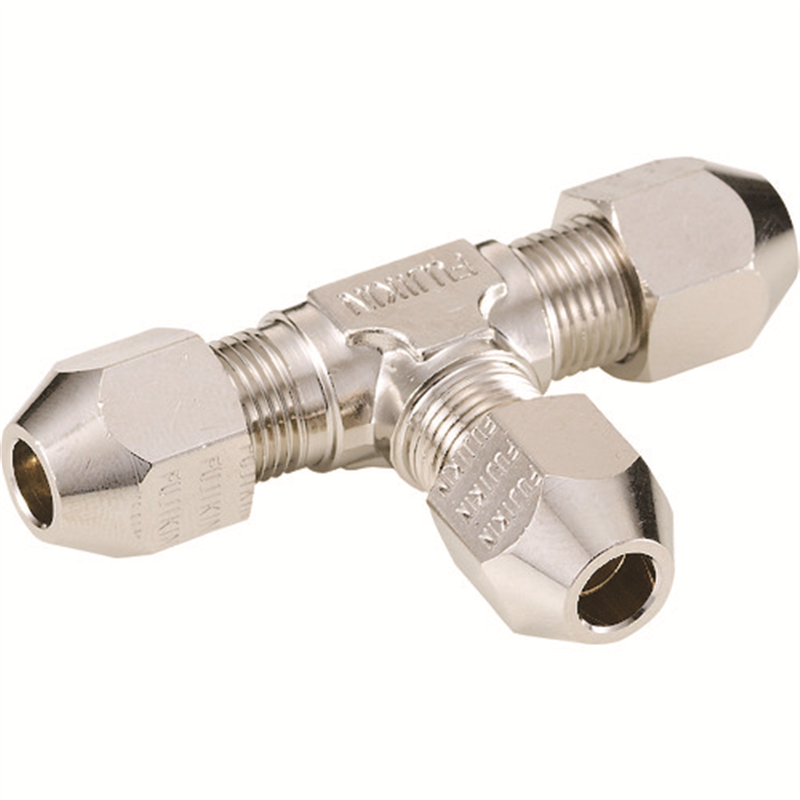

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ6●最高使用圧力(MPa):4.9●液体温度(℃):-45~+125●ティーユニオン

商品コード：

2500205740513

●チューブを差し込み､ナットを締める圧縮リング式継手です｡●特殊工具や火気不要です｡●各種プラント計装エアー、オイルライン等●適合銅管外径(mm):φ8●最高使用圧力(MPa):2.96●液体温度(℃):-45~+125●ティーユニオン

商品コード：

2500205740537

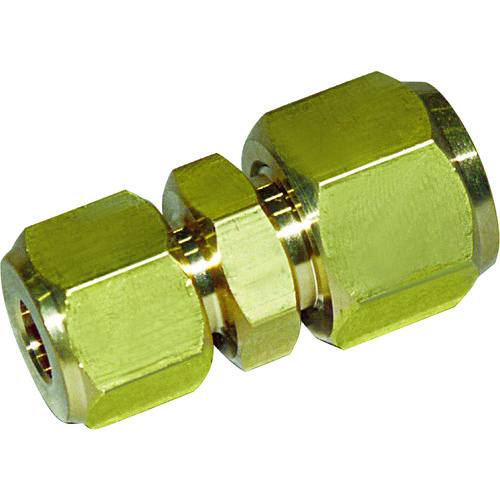

●冷媒配管用●接続サイズ：1/4フレア 3/8フレア●六角対辺(mm)：17●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062809

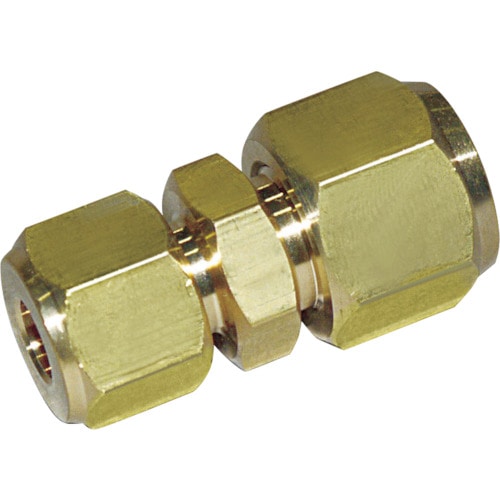

●冷媒配管用●接続サイズ：3/8フレア 1/2フレア●六角対辺(mm)：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062885

●冷媒配管用●接続サイズ：1/2フレア 5/8フレア●六角対辺(mm)：24●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062922

●冷媒配管用●接続サイズ：5/8フレア 3/4フレア●六角対辺(mm)：32●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062984

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：10●ねじ：R1/4●六角対辺(mm)：19●寸法A(mm)：40.7●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：40.7●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202210309

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：10●ねじ：R3/8●六角対辺(mm)：19●寸法A(mm)：41.7●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：41.7●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202210316

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：10●ねじ：R1/2●六角対辺(mm)：19●寸法A(mm)：47.2●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：47.2●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202210330

●冷媒配管用●接続サイズ：1/4フレア●六角対辺(mm)：17●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●Ｃ3604

商品コード：

2500202338836

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/8●適合流体：水・油・空気●流路径：6.4mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202614480

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/4●適合流体：水・油・空気●流路径：6.4mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202614503

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/4●適合流体：水・油・空気●流路径：9.5mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202615173

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R3/8●適合流体：水・油・空気●流路径：9.5mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202615180

●銅管用継手。●適合銅管外径(mm)：4●適合銅管外径D(mm)：4●L(mm)：5●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663389

●銅管用継手。●適合銅管外径(mm)：5●適合銅管外径D(mm)：5●L(mm)：5.5●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

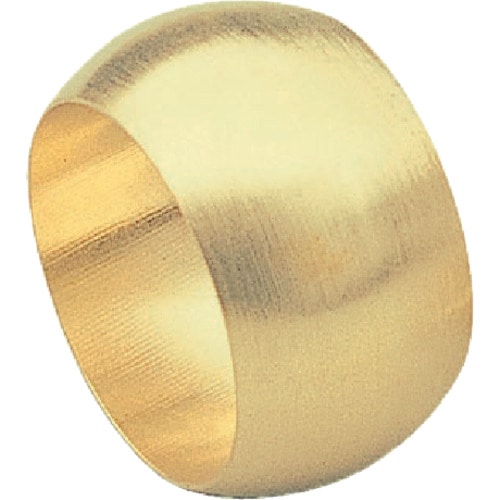

2500202663396

●銅管用継手。●適合銅管外径(mm)：8●適合銅管外径D(mm)：8●L(mm)：7.5●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663402

●銅管用継手。●適合銅管外径(mm)：10●適合銅管外径D(mm)：10●L(mm)：9●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663419

●銅管用継手。●適合銅管外径(mm)：12●適合銅管外径D(mm)：12●L(mm)：10●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663426

●銅管用継手。●適合銅管外径(mm)：15●適合銅管外径D(mm)：15●L(mm)：12●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663433

●銅管用継手。●適合銅管外径(mm)：6●適合銅管外径D(mm)：6●L(mm)：6●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663440

●銅管用継手。●適合銅管外径(mm)：6.35●寸法L(mm)：6.5●適合銅管外径D(mm)：6.35●寸法(mm)L：6.5●寸法(mm)d：9●L(mm)：6.5●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663464

●銅管用継手。●適合銅管外径(mm)：6●適合銅管外径D(mm)：6●L(mm)：6.5●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663471

●銅管用継手。●適合銅管外径(mm)：9.53●寸法L(mm)：9●適合銅管外径D(mm)：9.53●寸法(mm)L：9●寸法(mm)d：13●L(mm)：9●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663488

●銅管用継手。●適合銅管外径(mm)：12.7●寸法L(mm)：10●適合銅管外径D(mm)：12.7●寸法(mm)L：10●寸法(mm)d：16●L(mm)：10●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

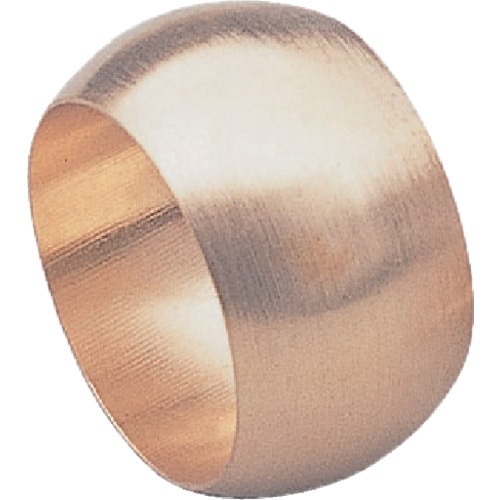

2500202663495

●銅管用継手。●適合銅管外径(mm)：15.88●適合銅管外径D(mm)：15.88●L(mm)：12●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●RN-1055とセットで使用●RN-1066とセットで使用●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663501

●銅管用継手。●適合銅管外径(mm)：19.05●適合銅管外径D(mm)：19.05●L(mm)：13●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●RN-1055とセットで使用●RN-1066とセットで使用●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202663518

●銅管用継手。●適合銅管外径(mm)：6●ねじ：Rc1/8●六角対辺(mm)ナット：12●六角対辺(mm)本体：14●寸法L(mm)：27●寸法(mm)L：27●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682519

●銅管用継手。●適合銅管外径(mm)：8●ねじ：Rc1/8●六角対辺(mm)ナット：17●六角対辺(mm)本体：14●寸法L(mm)：31●寸法(mm)L：31●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682526

●銅管用継手。●適合銅管外径(mm)：6●ねじ：Rc1/4●六角対辺(mm)ナット：17●六角対辺(mm)本体：17●寸法L(mm)：32●寸法(mm)L：32●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682588

●銅管用継手。●適合銅管外径(mm)：8●ねじ：Rc1/4●六角対辺(mm)ナット：17●六角対辺(mm)本体：17●寸法L(mm)：33●寸法(mm)L：33●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682595

●銅管用継手。●適合銅管外径(mm)：10●ねじ：Rc1/4●六角対辺(mm)ナット：21●六角対辺(mm)本体：17●寸法L(mm)：35●寸法(mm)L：35●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682601

●銅管用継手。●適合銅管外径(mm)：6●ねじ：Rc3/8●六角対辺(mm)ナット：17●六角対辺(mm)本体：21●寸法L(mm)：35●寸法(mm)L：35●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682618

●銅管用継手。●適合銅管外径(mm)：8●ねじ：Rc3/8●六角対辺(mm)ナット：17●六角対辺(mm)本体：21●寸法L(mm)：36●寸法(mm)L：36●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682625

●銅管用継手。●適合銅管外径(mm)：10●ねじ：Rc3/8●六角対辺(mm)ナット：21●六角対辺(mm)本体：21●寸法L(mm)：38●寸法(mm)L：38●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682632

●銅管用継手。●適合銅管外径(mm)：8●ねじ：Rc1/2●六角対辺(mm)ナット：17●六角対辺(mm)本体：26●寸法L(mm)：38●寸法(mm)L：38●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682656

●銅管用継手。●適合銅管外径(mm)：10●ねじ：Rc1/2●六角対辺(mm)ナット：21●六角対辺(mm)本体：26●寸法L(mm)：40●寸法(mm)L：40●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682670

●銅管用継手。●適合銅管外径(mm)：12●ねじ：Rc1/2●六角対辺(mm)ナット：24●六角対辺(mm)本体：26●寸法L(mm)：44●寸法(mm)L：44●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●銅管とネジの接続に。●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202682687

●銅管用継手。●適合銅管外径(mm)：4●六角対辺(mm)：12●適合銅管外径D(mm)：4●d2(mm)：G1/8●使用流体：水・空気・油●L(mm)：10●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202702415

●銅管用継手。●適合銅管外径(mm)：5●六角対辺(mm)：12●適合銅管外径D(mm)：5●d2(mm)：G1/8●使用流体：水・空気・油●L(mm)：10●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202702422

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●適合銅管外径D(mm)：8●d2(mm)：G1/4●使用流体：水・空気・油●L(mm)：13●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202702439

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)：21●適合銅管外径D(mm)：10●d2(mm)：G3/8●使用流体：水・空気・油●L(mm)：15●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202702453

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●適合銅管外径D(mm)：12●d2(mm)：G1/2●使用流体：水・空気・油●L(mm)：18●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500202702477
