ダイヤルゲージ

商品材質：炭素鋼／ブレーキキャリパーのシール溝の清掃に使用する、専用工具です。4種類のブレードを使い分けることで、溝に溜まった頑固な汚れやサビをかき出すことができます。全長：200ｍｍ、幅：27ｍｍ、厚さ：3ｍｍ

商品コード：

2503400019538

●先端ボール径：2●全長（mm）：39●該当製品（共通製品）：PCN-1L、PCN-1LE、PCN-1LD、PCN-1LZ（A）、PCN-1LZ（B）、PCN-1LV●ネジ部：M1.7XP0.35●こちらの商品は事業者様向け商品です。

商品コード：

2500100410092

●最小目盛…0.002mm●ゲージ径…42mm●測定範囲…φ2.7～6.76mm●最大測定深さ…20.6mm●プローブサイズ…2.7-3.553.55-4.354.35-5.155.15-5.955.5-6.76●プローブの交換…1.計測する希望のプローブサイズを選びます。2.本体にあるプローブを本体から外します。プローブの中にニードルがありますので取り出します。（錆びないように気をつけてください。）3.選択したプローブにニードルを差し込み本体にプローブをねじ込みます。●測定準備…1.テストリングに測定子を差し込みます。比較針が0の所にくる事を確認し、指針を0になるようベゼルで調整してください。測定の準備は完了しました。●測定…比較測定ですので、対象物に測定子を差し込み、指針と比較針を読みます。指針の値はテストリングとの比較差です。比較針は±を示しています。●指針1回転0.2mm●事前にテストリングなどで基準を取ってから、対象物を測定します。※テストリングは付属していません。●梱包サイズ:133×205×57●梱包重量760g

商品コード：

4518340228924

型番…NF6150●〈テストインディケーター〉●ダイヤル径…35mm●最小目盛…0.01mm●目盛仕様…0～40～0●測定範囲…0.8mm〈ポストホルダー〉●全高…238mm●ベースサイズ…30×40×35(H)mm●先端微調整機構付●総重量…0.6kg●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●吸着力…320N●梱包サイズ:100×150×38●梱包重量700g

商品コード：

4518340670358

型番…DG6150●〈ダイヤルゲージ〉●ダイヤル径…49mm●目盛仕様…0.01～10mm●最小目盛…0.01mm●測定範囲…10mm〈ポストホルダー〉●全高…362mm●吸着力…800N●ベースサイズ…50×60×55(H)mm●先端微調整機構付●総重量…1.6kg●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●梱包サイズ:100×370×70●梱包重量1700g

商品コード：

4518340670402

型番…DG1030●マグネットサイズ…50×60×55mm●ホルダーアーム長…110×102mm●ゲージ取付穴径…8mm●微調整機構付●吸着力…784N●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340741010

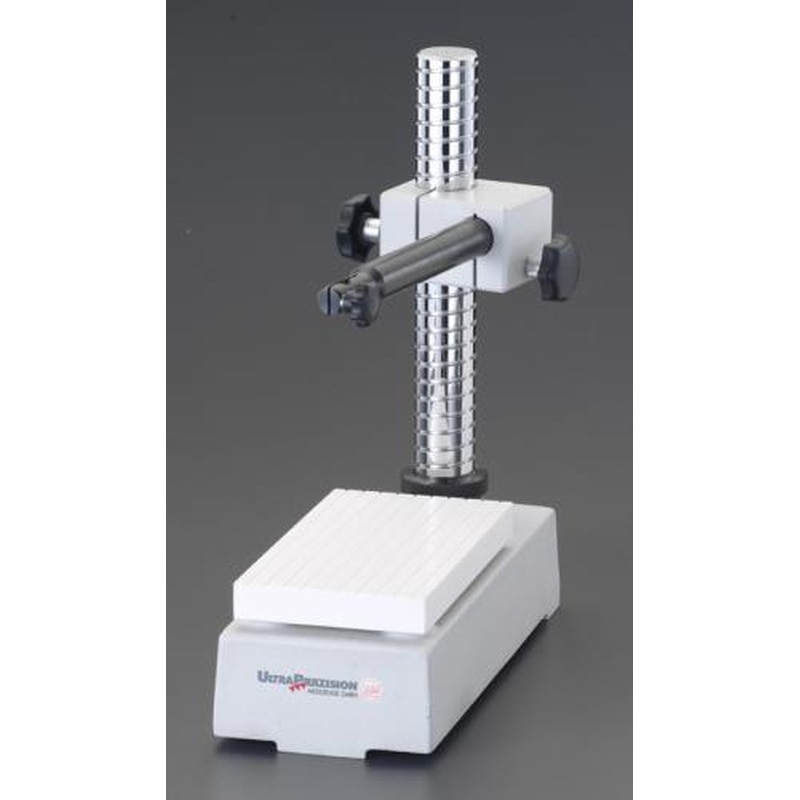

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●テーブルサイズ(mm)…215×180●測定高(mm)…200●アーム長(mm)…180●重量(kg)…24●全高…330mm●梱包サイズ:295×325×310●梱包重量14360g

商品コード：

4518340803312

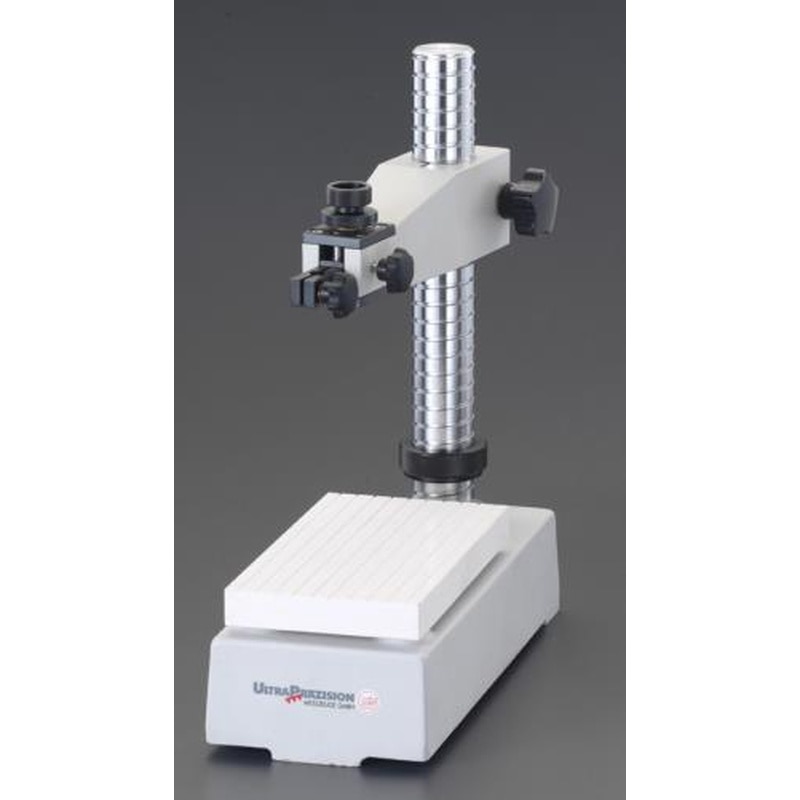

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●微細平行調整付●測定高…200mm●テーブルサイズ(mm)…180×105●アーム長(mm)…120●重量(kg)…18●全高…330mm●梱包サイズ:220×335×300●梱包重量10820g

商品コード：

4518340803343

型番…NF1400●〈テストインディケーター〉●ダイヤル径…35mm●目盛仕様…0～40～0●最小目盛…0.01mm●測定範囲…0.8mm〈ポストホルダー〉●全高…56＋52mm●ベースサイズ…30×40×35(H)mm●吸着力…314N●総重量…660g●アームに触れずにゲージ針を微動(一方向)できます。●ゲージ取付穴径…6・8mm●梱包サイズ:100×150×38●梱包重量560g

商品コード：

4518340806658

型番…MB1035●ポスト全高…340mm●支柱…176mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●支柱接続ねじ…M8●ゲージ取付穴径…6・8mm●梱包サイズ:70×285×90●梱包重量1400g

商品コード：

4518340806672

型番…MB1030●ポスト全高…235mm●支柱…180mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●ゲージ取付穴径…6・8mm●アームに触れずにケージ針を微動(一方向)できます。●アームサイズ…155mm●ゲージの取付可能●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340806696

●測定範囲…4～40mm(0.15～1.5”)●最小目盛…0.01mm(0.0005”)●精度…±0.05mm●測定単位…ミリ、インチ相当●機能…ゼロリセット●使用環境温度…0～40℃●保管温度…－10～60℃（結露なきこと、電池は必ず外してください）●電源…SR44×1個(付属)●全長…235mm●重量…152g●材質…ステンレス＋ABS樹脂●ケースサイズ…275(W)×130(D)×38(H)mm●測定ゲージ（φ4mm）付●プラスチックケース付●データ出力ポート付(ケーブル別売)●3点接触で安定した測定ができます。●丸棒・パイプ用●梱包サイズ:274×36×123●梱包重量152g

商品コード：

4548745563597

●仕様…ゲージホルダー●全高…360mm●主柱…175mm×φ12mm●副柱…165mm×φ10mm●ゲージ取付穴径…φ8mm●ベースサイズ…64×64×76(H)mm●吸着力…80kg●総重量…2120g●支柱接続ねじ…M8●微調整機構付

商品コード：

4548745914801

●全高…400mm●主柱…355mm×φ15mm●ゲージ取付穴径…φ8mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●総重量…1280g●根元のレバーと支柱先端のねじを使ってアームの固定ができます。●フレキシブルアーム●微調整機構付●仕様…ゲージホルダー●梱包サイズ:100×290×75●梱包重量1420g

商品コード：

4548745914818

●全高…350mm(ベース高＋主柱高）●アーム長…140×115mm●アーム径…φ15mm●ゲージ取付穴径…φ8mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●総重量…1250g●微調整機構付●仕様…ゲージホルダー●梱包サイズ:100×95×75●梱包重量1340g

商品コード：

4548745915761

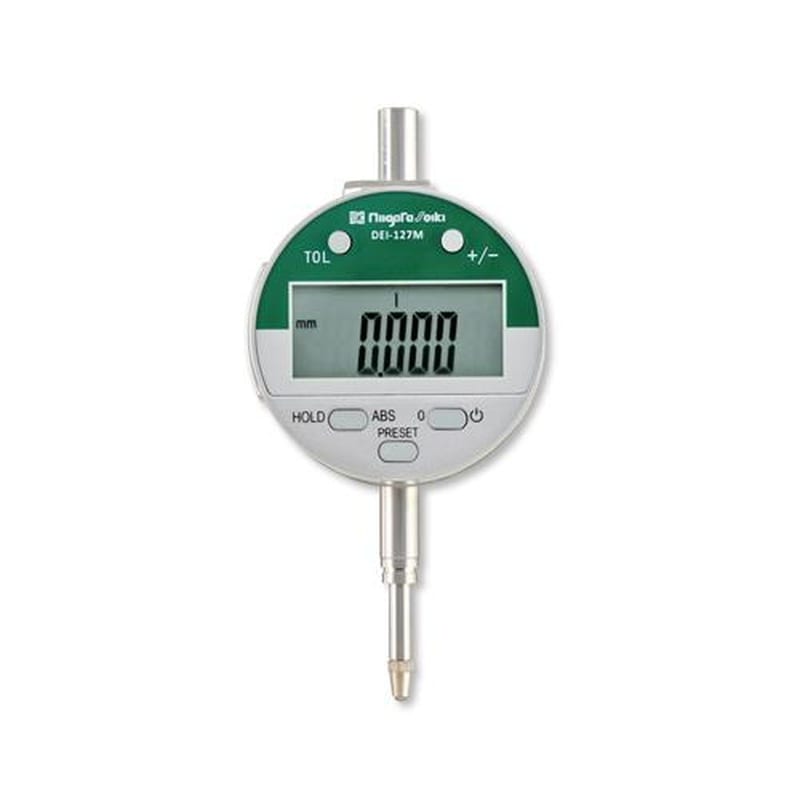

型番…DEI-127●最小読取値（mm）…0.01●測定範囲(mm）…12.7●ダイヤル径（mm）…56●全長(mm）…117●取付軸径…φ8mm●電源…CR-2032×1個（付属）●ホールド、オートオフ機能●梱包サイズ:89×149×65●梱包重量140g

商品コード：

4548745959383

型番…EDC-A1150●測定範囲…0～150mm●最小目盛…0.1mm●測定深さ…105mm●ゲージ径…φ50mm●材質…本体：スチール、プラスチック●電源…CR2032×1個（付属）●梱包サイズ:215×118×40●梱包重量140g

商品コード：

4548745959413

型番…AI-0●測定範囲…3～9mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×157×39●梱包重量120g

商品コード：

4550061201060

型番…AI-1●測定範囲…6～18mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×158×39●梱包重量120g

商品コード：

4550061201077

型番…AO-1●測定範囲…0～12mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:131×157×41●梱包重量128g

商品コード：

4550061202005

型番…AO-2●測定範囲…10～22mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:131×158×39●梱包重量130g

商品コード：

4550061202012

型番…AO-3●測定範囲…20～32mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:132×158×38●梱包重量130g

商品コード：

4550061202043

型番…BO-2●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×158×39●梱包重量136g

商品コード：

4550061202920

型番…BO-3●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×157×39●梱包重量138g

商品コード：

4550061202937

型番…AI-2●測定範囲…10～22mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×156×39●梱包重量120g

商品コード：

4550061202951

型番…AI-3●測定範囲…20～32mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×158×38●梱包重量122g

商品コード：

4550061202968

型番…AI-4●測定範囲…30～42mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×157×39●梱包重量122g

商品コード：

4550061203903

型番…BI-0●測定範囲…10～34mm●最小目盛…0.02mm●測定深さ…80mm●内測用●梱包サイズ:132×159×41●梱包重量210g

商品コード：

4550061203927

型番…BI-1●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:132×158×39●梱包重量128g

商品コード：

4550061203934

型番…BI-2●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:131×159×39●梱包重量130g

商品コード：

4550061203941

型番…WDI-10●用途…平面の凸凹、工作物の取り付けの良否、軸の振れ、直角度の変位測定に●ダイヤル径…φ58●全長…112mm●ステム径…φ8mm●測定子長…21mm●重量…180g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0－100●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●梱包サイズ:134×77×59●梱包重量330g

商品コード：

4550061278437

型番…WDI-3058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…124mm●ステム径…φ8mm●測定子長…38mm●重量…210g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～30mm●目盛仕様…0～100●戻り誤差…7μm●測定力…3.0N以下●長針1回転…1mm●1/10回転隣接誤差…14μm●全測定範囲指示誤差…±35μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:159×87×58●梱包重量394g

商品コード：

4550061278444

型番…WDI-5058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…234.5mm●ステム径…φ8mm●測定子長…57.5mm●重量…270g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～50mm●目盛仕様…0～100●戻り誤差…9μm●測定力…3.5N以下●長針1回転…1mm●1/10回転隣接誤差…15μm●全測定範囲指示誤差…±40μm●繰返し精密度…5μm●取付軸径…φ8●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:152×402×49●梱包重量444g

商品コード：

4550061278451

型番…WDI-0342●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…76mm●ステム径…φ8mm●測定子長…10mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～3mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転隣接誤差…0.5mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±14μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●サイズ…40mm●梱包サイズ:136×78×60●梱包重量250g

商品コード：

4550061278482

型番…WDI-0542●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…78mm●ステム径…φ8mm●測定子長…12mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～5mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転…0.5mm●1/10回転隣接誤差…9μm●全測定範囲指示誤差…±16μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19松下)●梱包サイズ:136×78×59●梱包重量252g

商品コード：

4550061278499

型番…WTI-8030S●用途…てこ式ダイヤルゲージ●ダイヤル径…φ30●全長…93mm●ステム径…φ6、8mm●測定子長…12.5mm●重量…70g●材質…本体：スチール測定子：鋼●目量…0.01mm●測定範囲…0～0.8mm●目盛仕様…0－40－0●広範囲行き精度…13μm●戻り誤差…3μm●測定力…0.5N以下●隣接誤差…10μm●繰返し精度…3μm●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●目盛板は緑色●梱包サイズ:111×68×39●梱包重量160g

商品コード：

4550061278918

型番…WGC-150●ベースサイズ…150×100mm●測定高…150mm●アーム長…62.5mm●重量…3kg●全高…220mm●ゲージ取付穴径…φ8mm●材質…ベース：花崗岩主柱：炭素鋼ヘッド：アルミ●ヘッド上下有効ストローク…0～135mm●ベース平面度…2μm●微動送り上下ストローク…1mm以上●主柱長さ…180mm●主柱直径…25mm●花崗岩を使用している為、経年劣化がほとんど無く錆びにくい●アルミケース付●梱包サイズ:229×309×91●梱包重量3736g

商品コード：

4550061458303

● アプリケーション：静的/動的測定タスク用● 測定単位：メートル法専用(インチなし)● 前面強化ガラス：圧倒的優位性のタッチパネル付き●ー耐傷性、耐衝撃性に優れた表面●ー埃、クーラント、潤滑油に対する優れた保護性能●ー耐摩耗性の高いタッチキー●ー軽いキータッチ：測定スタンド使用時の測定値の信頼性が向上●ーキーストロークが無いため、測定機器のズレがなく調整の手間が不要● スケール表示で見やすい許容範囲と、測定値を分類するカラーＬＥＤ表示灯(赤、緑、黄)●ー許容限界値の入力 あり：Ｎｏ Ｇｏ/ Ｇｏ / 許容範囲上限下限●測定範囲(mm)：± 1●分解能(mm)：0.0001、0.0002、0.0005、0.001、0.002、0.005、0.01●最大許容誤差：μm ± (0.2 + 0.5 x L) (L：単位 mm)●ヒステリシス fu(m)： 0.3μ●繰り返し精度 fw(m)： 0.1μ●フリーストローク(mm)： 2.5●測定力：N 0.9 ± 0.1 (インダクティブ測定システムの絶対原点を参照)●アナログディスプレイの範囲：mm ± 0.002、± 0.004、± 0.01、± 0.02、± 0.04、± 0.1、± 0.2●IP保護等級：IP 64●供給電圧：100 ～ 240 V

商品コード：

2500203850528

●CLR(コラム式レベルインジケーター)用センサー

商品コード：

2500204689011

●メーカーコード:101969●101969

商品コード：

2500205020264

●メーカーコード:102148●102148

商品コード：

2500205020585

●メーカーコード:102456●102456

商品コード：

2500205020844

●メーカーコード:102824●102824

商品コード：

2500205021995

●メーカーコード:103006●103006

商品コード：

2500205022398

●メーカーコード:103010●103010

商品コード：

2500205022404

●メーカーコード:103013●103013

商品コード：

2500205022428

●外枠オオイ板に反射抑制を施したオオイ板を採用することで､視認性が向上しています｡●キャップの一体成型により強度がアップしました｡●オプション測定子との交換が可能です｡●超硬合金製測定子を使用しています｡●大歯車には､摩耗､変形の少ないステンレス鋼を採用しています｡●比較測定用。治具への取り付けなどに。●測定範囲(mm):0~3.5●最小表示(mm):0.01●目盛仕様:±0-50●取付軸径(mm):8●測定力(N):1.4以下●文字盤径(mm):40●メーカーコード:1040AB

商品コード：

2500205023883

●外枠オオイ板に反射抑制を施したオオイ板を採用することで､視認性が向上しています｡●キャップの一体成型により強度がアップしました｡●オプション測定子との交換が可能です｡●比較測定用。治具への取り付けなどに。●測定範囲(mm):0~3.5●最小表示(mm):0.01●測定力(N):1.4以下●文字盤径(mm):40●メーカーコード:1041A●超硬合金製測定子を使用しています｡●大歯車には､摩耗､変形の少ないステンレス鋼を採用しています｡

商品コード：

2500205023944

●外枠オオイ板に反射抑制を施したオオイ板を採用することで､視認性が向上しています｡●キャップの一体成型により強度がアップしました｡●オプション測定子との交換が可能です｡●超硬合金製測定子を使用しています｡●大歯車には､摩耗､変形の少ないステンレス鋼を採用しています｡●比較測定用。治具への取り付けなどに。●測定範囲(mm):0~5●最小表示(mm):0.01●目盛仕様:±0-100●取付軸径(mm):8●測定力(N):1.4以下●文字盤径(mm):40●メーカーコード:1044A

商品コード：

2500205023968

●外枠オオイ板に反射抑制を施したオオイ板を採用することで､視認性が向上しています｡●キャップの一体成型により強度がアップしました｡●オプション測定子との交換が可能です｡●超硬合金製測定子を使用しています｡●大歯車には､摩耗､変形の少ないステンレス鋼を採用しています｡●比較測定用。治具への取り付けなどに。●測定範囲(mm):0~5●最小表示(mm):0.01●目盛仕様:±0-100●取付軸径(mm):8●測定力(N):0.4以下●文字盤径(mm):40●メーカーコード:1044A-15
