冷凍機・空調機工事用部材

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…1/4”×1/4”●重量(g)…291●全長(mm)…68.2●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:71×69×98●梱包重量289g

商品コード：

4518340024434

サイズ：

全長(mm)…68.2

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…3/8”×3/8”●重量(g)…298●全長(mm)…68.2●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:68×68×98●梱包重量300g

商品コード：

4518340024441

サイズ：

全長(mm)…68.2

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…1/2”×1/2”●重量(g)…509●全長(mm)…88.1●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:84×85×93●梱包重量485g

商品コード：

4518340024458

サイズ：

全長(mm)…88.1

●全長…55.5mm●フレアーねじ…1/4”×1/4”●最大圧力…4.8MPa●耐熱…93℃●R410A使用不可●流れを制限することなく逆流に対して確実に密閉します。●どのような向きでも作動します。●ソフトネオプレン製のシートが確実に密閉します。●4つのスペーサーがワッシャー、シートの位置を維持します。●リンを含むブロンズのスプリングがどのような向きででもバルブを閉めます。●ガスケットが半永久的に密閉します。●腐食と強度のための真鍮製ボディ。●ロー付けタイプ●梱包サイズ:27×27×68●梱包重量75g

商品コード：

4518340024465

サイズ：

●全長…55.5mm

●全長…61.1mm●フレアーねじ…3/8”×3/8”●最大圧力…4.8MPa●耐熱…93℃●R410A使用不可●流れを制限することなく逆流に対して確実に密閉します。●どのような向きでも作動します。●ソフトネオプレン製のシートが確実に密閉します。●4つのスペーサーがワッシャー、シートの位置を維持します。●リンを含むブロンズのスプリングがどのような向きででもバルブを閉めます。●ガスケットが半永久的に密閉します。●腐食と強度のための真鍮製ボディ。●梱包サイズ:68×28×28●梱包重量93g

商品コード：

4518340024472

サイズ：

●全長…61.1mm

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●最大使用圧力…5.3MPa●接続…ロウ付●銅管…3/8”●全長…140mm●使用温度範囲…-40～149℃●ボールシール材はカーボン添加テフロン製です。強度とシール性が向上します。●1/4回転(90°)の操作で全開、全閉可能●【取り付け方法】①ロウ付け作業前に必ずバルブを全開の状態にして下さい。②シールキャップとガスケットを外して下さい。③バルブ内部の部品を熱のダメージから守るために、水で濡らした布などで包んで下さい。④両端を同時にロウ付けしないで下さい。一方をロウ付けした後、バルブ本体が手で触れることができるくらいまで充分濡れ布で冷却させた後、他方をロウ付けして下さい。⑤全体が充分冷却してから濡れ布を外して下さい。⑥一般的な銀ロウとフラックスを使用しロウ付を行なってください。（炎を直接バルブに当てないで下さい。）⑦ロウ付け作業中は、窒素ブローを行って下さい。●当製品は高圧、低圧配管の気体、液体の両方の冷媒管で使用できます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットにより2重に密閉します。●内部の圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流体の使用方向はボールバルブのボディー側面に矢印で示されています。●ステムの矢印を流れの方向に合わせると開いた状態に、流れの方向に直角にすると閉じた状態になります。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●梱包サイズ:75×40×167●梱包重量322g

商品コード：

4518340024564

サイズ：

●全長…140mm

●メスねじ…Rc1/4”●オスねじ…1/4”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量28.5g

商品コード：

4518340143456

●メスねじ…Rc1/4”●オスねじ…3/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量30g

商品コード：

4518340143463

●メスねじ…Rc3/8”●オスねじ…1/4”フレアー●入数…1個●材質…真鍮耐圧：5Mpa201007090956●梱包サイズ:40×50×30●梱包重量31g

商品コード：

4518340143487

●メスねじ…Rc3/8”●オスねじ…3/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量40g

商品コード：

4518340143494

●メスねじ…Rc3/8”●オスねじ…1/2”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量140g

商品コード：

4518340143500

●メスねじ…Rc1/2”●オスねじ…3/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量141g

商品コード：

4518340143531

●メスねじ…Rc1/2”●オスねじ…1/2”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量155g

商品コード：

4518340143548

●メスねじ…Rc1/2”●オスねじ…5/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量165g

商品コード：

4518340143555

●1/4”フレアー●ムシ付●銅管長さ…200mm●銅管サイズ…1/4”●入数…2本●HFC使用可能●梱包サイズ:30×30×220●梱包重量103.5g

商品コード：

4518340516472

型番…RP4004●適用…冷媒・エアー(可燃性・毒性ガス除く)●接続径…1/4”オス×1/8”NPTメス●最高使用圧力…4.5MPa●流体温度範囲…-40～148℃●梱包サイズ:90×60×30●梱包重量100g

商品コード：

4518340516489

型番…RP4002●適用…冷媒、空気(可燃性・毒性ガス除く)●フレアーねじ(両オス)…1/4”オス×1/4”オス●最高使用圧力…4.5MPa●流体温度範囲…-40～148℃●重量・・・110g●梱包サイズ:90×60×30●梱包重量105g

商品コード：

4518340516496

型番…RP4003●適用…冷媒、空気(可燃性・毒性ガス除く)●フレアーねじ(両オス)…3/8”オス×3/8”オス●最高使用圧力…4.5MPa●流体温度範囲…-40～148℃●梱包サイズ:90×60×30●梱包重量105g

商品コード：

4518340516502

型番…RP4005●適用…冷媒、空気(可燃性・毒性ガス除く)●テフロンシートバルブ採用●接続径…1/8”NPTメス×1/8”NPTメス●最高使用圧力…6.8MPa●流体温度範囲…-40～148℃●パネル取付下穴φ14.5mm、板厚1～4mm●梱包サイズ:115×105×25●梱包重量127g

商品コード：

4518340516519

型番…RP4006●適用…冷媒、空気(可燃性・毒性ガス除く)●テフロンシートバルブ採用●接続径…1/4”フレアオス×1/4”フレアオス●最高使用圧力…6.8MPa●流体温度範囲…-40～148℃●パネル取付下穴φ14.5mm、板厚1～4mm●梱包サイズ:115×100×25●梱包重量117g

商品コード：

4518340516526

型番…RP4007●適用…冷媒、空気(可燃性・毒性ガス除く)●テフロンシートバルブ採用●接続径…3/8”フレアオス×3/8”フレアオス●最高使用圧力…6.8MPa●パネル取付下穴φ14.5mm、板厚1～4mm●流体温度範囲…-40～148℃●梱包サイズ:115×100×25●梱包重量135g

商品コード：

4518340516533

型番…RP451-6●HFC使用可能●入数…6個●※シールパッキンの色はロットによって赤色の場合があります（色指定は出来ません)●梱包サイズ:40×70×5●梱包重量6g

商品コード：

4518340889163

型番…RP464●ムシ付●銅管長さ…50mm●1/4”フレアー●銅管サイズ…1/4”(6.35mm)●HFC使用可能●梱包サイズ:115×100×15●梱包重量31g

商品コード：

4518340889187

型番…RP458●フレアータイプ●入数…1個●HFC使用可能●梱包サイズ:120×100×20●梱包重量61g

商品コード：

4518340889200

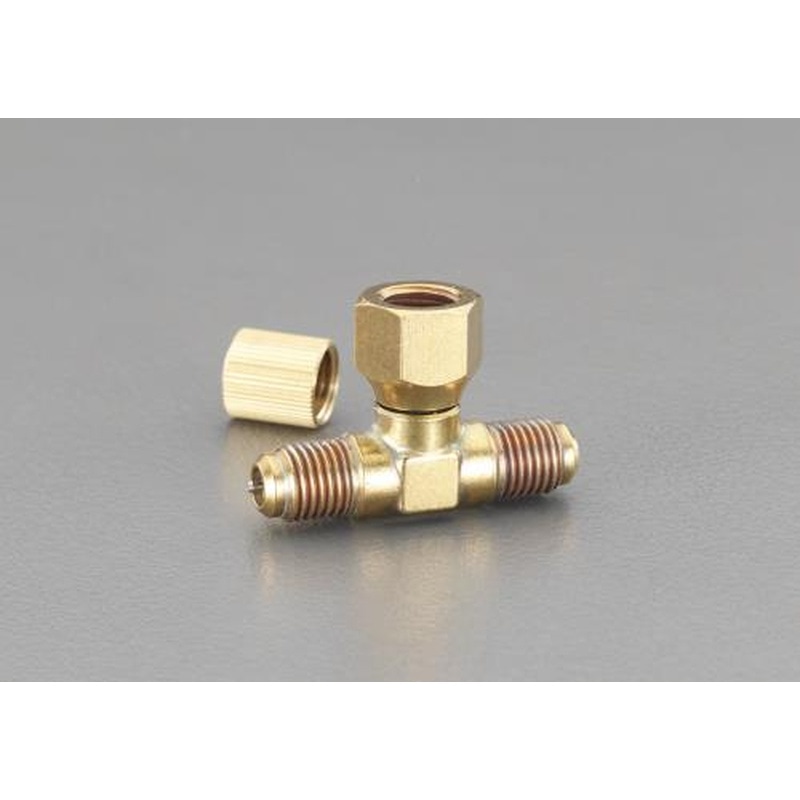

型番…RP457●フレアータイプ●入数…1個●HFC使用可能●梱包サイズ:100×110×15●梱包重量60g

商品コード：

4518340889217

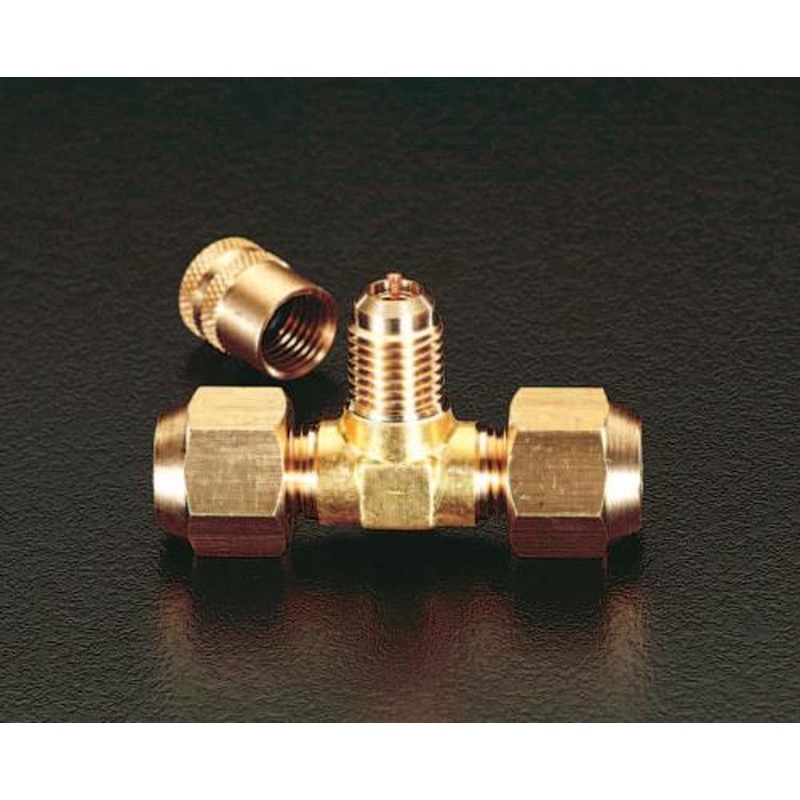

型番…RP455●フレアータイプ●ねじサイズ（フレアー）…1/4”（6.35mm)●入数…1個●HFC使用可能●梱包サイズ:115×100×20●梱包重量82g

商品コード：

4518340889224

●メスねじ(フレアー)…1/4”●全長…33mm●材質…真鍮、パイプ部分：銅●入数…1個●最高使用圧力…700psi(48bars)●重量…34g●六角対辺…5/8”●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●小スペースで部品を継ぐことができます。●45°フレアー●梱包サイズ:50×60×18●梱包重量35g

商品コード：

4518340016934

サイズ：

●全長…33mm

●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●メスねじ(フレアー)…3/8”●全長…37mm●材質…真鍮、パイプ部分：銅●入数…1個●最高使用圧力…700psi(48bars)●重量…55g●六角対辺…13/16”●小スペースで部品を継ぐことができます。●45°フレアー●梱包サイズ:50×90×23●梱包重量56g

商品コード：

4518340016941

サイズ：

●全長…37mm

●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●メスねじ(フレアー)…1/2”●全長…45mm●材質…真鍮、パイプ部分：銅●入数…1個●最高使用圧力…700psi(48bars)●重量…81g●六角対辺…15/16”●小スペースで部品を継ぐことができます。●45°フレアー●梱包サイズ:50×110×26●梱包重量79g

商品コード：

4518340016958

サイズ：

●全長…45mm

●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●メスねじ(フレアー)…5/8”●全長…49mm●材質…真鍮、パイプ部分：銅●入数…1個●最高使用圧力…700psi(48bars)●重量…122g●六角対辺…1-1/16”●小スペースで部品を継ぐことができます。●45°フレアー●梱包サイズ:60×110×29●梱包重量118g

商品コード：

4518340016965

サイズ：

●全長…49mm

●銅管サイズ…1/4”●ナット対辺…17mm●入数…10個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●サブ画像1、2はモデルチェンジ前の商品です（2008/11/14）●梱包サイズ:60×12×20●梱包重量208g

商品コード：

4518340019331

サイズ：

●ナット対辺…17mm

●銅管サイズ…5/16”●ナット対辺…17mm●入数…10個●サブ画像1、2はモデルチェンジ前の商品です（2008/11/14）●梱包サイズ:60×12×20●梱包重量215g

商品コード：

4518340019348

サイズ：

●ナット対辺…17mm

●銅管サイズ…3/8”●ナット対辺…22mm●入数…10個●サブ画像1、2はモデルチェンジ前の商品です（2008/11/14）●梱包サイズ:60×12×20●梱包重量390g

商品コード：

4518340019355

サイズ：

●ナット対辺…22mm

●銅管サイズ…1/2”●ナット対辺…24mm●入数…10個●サブ画像1、2はモデルチェンジ前の商品です（2008/11/14）●梱包サイズ:70×13×30●梱包重量545g

商品コード：

4518340019362

サイズ：

●ナット対辺…24mm

●外径×内径…2.0×1.0mm●全長…20m●カットは(旧)EA202AEA202ABをご利用下さい。●梱包サイズ:405×15×360●梱包重量446g

商品コード：

4518340019799

サイズ：

●外径×内径…2.0×1.0mm●全長…20m

●外径×内径…2.4×1.2mm●全長…20m●カットは(旧)EA202AEA202ABをご利用下さい。●梱包サイズ:320×11×330●梱包重量613g

商品コード：

4518340019805

サイズ：

●外径×内径…2.4×1.2mm●全長…20m

●外径×内径…3.0×1.5mm●全長…20m●カットは(旧)EA202AEA202ABをご利用下さい。●梱包サイズ:330×15×335●梱包重量983g

商品コード：

4518340019812

サイズ：

●外径×内径…3.0×1.5mm●全長…20m

●フレアーねじ…1/4”×1/4”●材質…真鍮●入数…1個●全長…25.4mm●45°フレアーフィッティング●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●梱包サイズ:80×17×50●梱包重量30g

商品コード：

4518340020245

サイズ：

●全長…25.4mm

●フレアーねじ（オス・メス）…1/4”●材質…真鍮●入数…1個●推奨最大使用圧力…700psi(約4.8Mpa)●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●梱包サイズ:50×60×16●梱包重量34g

商品コード：

4518340020399

●フレアーねじ（オス・メス）…3/8”●材質…真鍮●入数…1個●推奨最大使用圧力…700psi(約4.8Mpa)●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●梱包サイズ:100×15×60●梱包重量70g

商品コード：

4518340020405

●フレアーねじ（オス・メス）…1/2”●材質…真鍮●入数…1個●推奨最大使用圧力…700psi(約4.8Mpa)●真鍮でできており、漏出の可能性を無くしています。●操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●フレアーネジ部はSAEJ513準拠（アメリカ自動車技術会）●梱包サイズ:60×90×26●梱包重量96g

商品コード：

4518340020412

●フレアーサイズ…1/4”●材質…銅●入数…10個●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:50×60×9●梱包重量7g

商品コード：

4518340020443

●フレアーサイズ…3/8”●材質…銅●入数…10個●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:50×60×13●梱包重量17g

商品コード：

4518340020450

●フレアーサイズ…1/2”●材質…銅●入数…10個●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:50×85×17●梱包重量32g

商品コード：

4518340020467

●フレアーサイズ…5/8”●材質…銅●入数…10個●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:65×95×19●梱包重量37g

商品コード：

4518340020474

●フレアーサイズ…3/4”●材質…銅●入数…10個●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:80×100×25●梱包重量64g

商品コード：

4518340020481

●フレアーサイズ…1/4”●入数…10個●材質…銅●機械加工されており、漏れ防止を保証するために、操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、また、圧力が下がるのを防ぎます。●梱包サイズ:65×7×50●梱包重量4g

商品コード：

4518340020498

●フレアーサイズ…3/8”●入数…10個●材質…銅●機械加工されており、漏れ防止を保証するために、操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、また、圧力が下がるのを防ぎます。●梱包サイズ:70×10×55●梱包重量9g

商品コード：

4518340020504

●フレアーサイズ…1/2”●入数…10個●材質…銅●機械加工されており、漏れ防止を保証するために、操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、また、圧力が下がるのを防ぎます。●梱包サイズ:50×60×9●梱包重量11g

商品コード：

4518340020511

●フレアーサイズ…5/8”●入数…10個●材質…銅●機械加工されており、漏れ防止を保証するために、操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、また、圧力が下がるのを防ぎます。●梱包サイズ:70×6×55●梱包重量14g

商品コード：

4518340020528
