エアーホース用カプラー

特長ソケットには接続と同時にスリーブをロックし不意の分離を防止する「自動ロック機能」を内蔵。プラグ・ソケットの接続は押し込むだけのワンタッチ接続式。重さは金属製のわずか１／７と軽量で取り扱いが簡単。流体は空気だけでなく、水にも幅広く適応。樹脂の採用で、工具・機器などに接触しても傷を付ける心配がありません、ハイカプラシリーズ、ナットカプラシリーズの各製品と接続できます。金属製と同等の耐圧性能。金属製の１／４の軽さ、スリーブの自動ロックで安全性も追求。

商品コード：

2502700353151

サイズ：

-

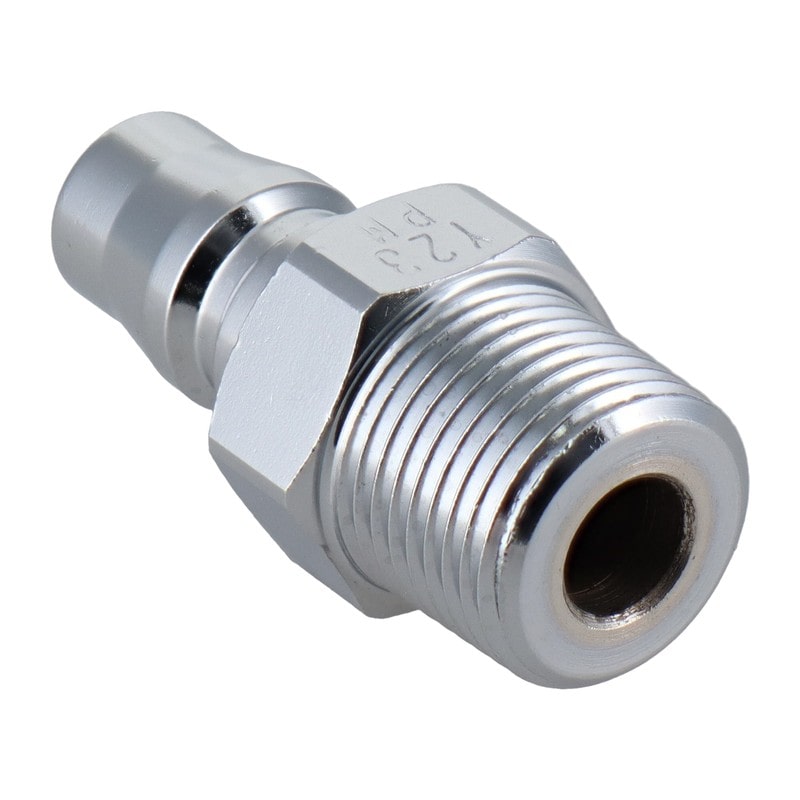

●型…20型●エアー用●使用圧力…1.47MPa●材質…鉄(亜鉛メッキ)●ねじサイズ…R（PT）3/8”●入数…2個●総重量…80g●常用圧力…15kg/cm2●最大圧力…20kg/cm2●ねじ山にシール剤つき●梱包サイズ:80×27×50●梱包重量79g

商品コード：

4518340324527

●型…20型●使用圧力…1.47MPa●材質…鉄(亜鉛メッキ)●タケノコ径…11mm●重量…97g●常用圧力…15kg/cm2●最大圧力…20kg/cm2●エアー用●梱包サイズ:110×25×50●梱包重量97g

商品コード：

4518340324701

●型…20型●使用圧力…1.47MPa●材質…鉄(亜鉛メッキ)●タケノコ径…15mm●重量…103g●常用圧力…15kg/cm2●最大圧力…20kg/cm2●呼び径…1/2”●エアー用●梱包サイズ:140×26×70●梱包重量103g

商品コード：

4518340324718

●型…20型●エアー用●使用圧力…1.47MPa●材質…鉄(亜鉛メッキ)●ねじサイズ…Rc（PT）3/8”●重量…96g●常用圧力…15kg/cm2●最大圧力…20kg/cm2●梱包サイズ:105×26×50●梱包重量96g

商品コード：

4518340326217

●型…20型●エアー用●使用圧力…1.47MPa●材質…鉄(亜鉛メッキ)●ねじサイズ…Rc（PT）1/2”●重量…102g●常用圧力…15kg/cm2●最大圧力…20kg/cm2●梱包サイズ:145×25×65●梱包重量102g

商品コード：

4518340326309

●使用圧力…1.0MPa●材質…鋼鉄(ニッケルメッキ)●ホースがよじれにくいスイベル式●ねじサイズ…R3/8”●梱包サイズ:50×105×24●梱包重量60g

商品コード：

4518340542167

●型…20型●エアー用●ワンプッシュ式●使用圧力…0.98MPa●材質…鋼鉄(クロムメッキ)●プラグをソケットに差し込むだけで簡単に接続できます。●ねじサイズ…R（PT）3/8”●梱包サイズ:26×26×57.5●梱包重量102g

商品コード：

4548745172652

●型…20型●エアー用●ワンプッシュ式●使用圧力…0.98MPa●ねじサイズ…Rc（PT)3/8”●材質…鋼鉄(クロムメッキ)●プラグをソケットに押し込むだけで簡単に接続できます。●梱包サイズ:26×26×57●梱包重量111g

商品コード：

4548745172669

●型…20型●エアー用●ワンプッシュ式●使用圧力…0.98MPa●材質…鋼鉄(クロムメッキ)●プラグをソケットに差し込むだけで簡単に接続できます。●適合ホース内径…6.5mm●適合ホース外径…10mm●梱包サイズ:26×26×61.5●梱包重量112g

商品コード：

4548745172676

●型…20型●エアー用●ワンプッシュ式●使用圧力…0.98MPa●材質…鋼鉄(クロムメッキ)●プラグをソケットに差し込むだけで簡単に接続できます。●適合ホース内径…8.5mm●適合ホース外径…12.5mm●梱包サイズ:26×26×63.5●梱包重量118g

商品コード：

4548745172683

●型…20型●エアー用●ワンプッシュ式●使用圧力…0.98MPa●材質…鋼鉄(クロムメッキ)●プラグをソケットに押し込むだけで簡単に接続できます。●スイベル式の為ホースがよじれません。●適合ホース内径…6.5mm●適合ホース外径…10mm●梱包サイズ:26×26×76.5●梱包重量150g

商品コード：

4548745172690

●型…20型●エアー用●ワンプッシュ式●使用圧力…0.98MPa●材質…鋼鉄(クロムメッキ)●プラグをソケットに押し込むだけで簡単に接続できます。●スイベル式の為ホースがよじれません。●適合ホース内径…8.5mm●適合ホース外径…12.5mm●梱包サイズ:26×26×78.5●梱包重量162g

商品コード：

4548745172706

●型…中圧型●材質…SUS304●タケノコ径…8mm●適合ホース内径※…6mm●使用圧力…7.4MPa●バルブレス構造●中圧型のプラグ、ソケットは同ねじサイズのみしか適合しません●※適合ホース内径はホース材質により多少誤差が生じます。●貫通型なので高粘度の流体や流量を必要とする場合に適しています。●梱包サイズ:16×16×56●梱包重量26g

商品コード：

4548745173307

●型…中圧型●材質…SUS304●タケノコ径…11mm●適合ホース内径※…9.5mm●使用圧力…7.4MPa●バルブレス構造●中圧型のプラグ、ソケットは同ねじサイズのみしか適合しません●※適合ホース内径はホース材質により多少誤差が生じます。●貫通型なので高粘度の流体や流量を必要とする場合に適しています。●梱包サイズ:17×17×59●梱包重量34g

商品コード：

4548745173314

●型…中圧型●材質…SUS304●タケノコ径…15mm●適合ホース内径※…13mm●使用圧力…7.4MPa●バルブレス構造●中圧型のプラグ、ソケットは同ねじサイズのみしか適合しません●※適合ホース内径はホース材質により多少誤差が生じます。●貫通型なので高粘度の流体や流量を必要とする場合に適しています。●梱包サイズ:25×25×67●梱包重量75g

商品コード：

4548745173321

●材質…鋼鉄・真鍮●使用圧力…1.0MPa●取出…ソケット●取入…R(PT)1/2”●プラグをソケットに押し込むだけで簡単に接続できます。●スイベル式●分岐…4連●機構…自在●梱包サイズ:235×25×70●梱包重量828g

商品コード：

4548745173574

●材質…鋼鉄・真鍮●使用圧力…1.0MPa●取出…ソケット●取入…R(PT)1/2”●プラグをソケットに押し込むだけで簡単に接続できます。●スイベル式●分岐…5連●機構…自在●梱包サイズ:265×25×70●梱包重量1010g

商品コード：

4548745173581

●材質…鋼鉄・真鍮●使用圧力…1.0MPa●取出…ソケット●取入…プラグ●スイベル式●分岐…4連●機構…2自在●プラグをソケットに押し込むだけで簡単に接続できます。●梱包サイズ:185×25×70●梱包重量687g

商品コード：

4548745173857

●材質…鋼鉄・真鍮●使用圧力…1.0MPa●取出…6.5×10mmホース●取入…プラグ●スイベル式●分岐…1●機構…自在●梱包サイズ:70×22×60●梱包重量221g

商品コード：

4548745174151

●型…20型●エアー用●ワンプッシュ式●使用圧力…0.98MPa●材質…鋼鉄(クロムメッキ)●プラグをソケットに差し込むだけで簡単に接続できます。●ねじサイズ…R（PT）1/4”●梱包サイズ:26×26×56.5●梱包重量97g

商品コード：

4548745176834

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●タケノコ径…11mm●全長…58mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…31g●流体はソケット側からプラグ側に流します。●梱包サイズ:15×15×58●梱包重量31g

商品コード：

4548745757392

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●タケノコ径…15mm●全長…63mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…50g●流体はソケット側からプラグ側に流します。●梱包サイズ:17×17×63●梱包重量50g

商品コード：

4548745757408

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●タケノコ径…11mm●全長…72.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…107g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×72.5●梱包重量107g

商品コード：

4548745757439

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…Rc（PT）1/4”●全長…36mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…32g●流体はソケット側からプラグ側に流します。●梱包サイズ:17×17×36●梱包重量32g

商品コード：

4548745757699

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…Rc（PT）3/8”●全長…36.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…44g●流体はソケット側からプラグ側に流します。●梱包サイズ:21×21×37●梱包重量44g

商品コード：

4548745757705

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…R（PT）1/4”●全長…41mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…28g●流体はソケット側からプラグ側に流します。●梱包サイズ:14×14×41●梱包重量28g

商品コード：

4548745757729

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…R（PT）3/8”●全長…41mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…45g●流体はソケット側からプラグ側に流します。●梱包サイズ:19×19×41●梱包重量45g

商品コード：

4548745757897

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…R（PT）1/2”●全長…45mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…64g●流体はソケット側からプラグ側に流します。●梱包サイズ:23×23×45●梱包重量64g

商品コード：

4548745757903

●型…中圧型●材質…真鍮●オーリング（NBR）●バルブレス構造●タケノコ径…8mm●適合ホース内径※…6mm●常用圧力…4.9MPa●最高圧力…7.5MPa●相手側取付け形状…1/4”ホース用●最大締付けトルク…90kgf-cm●適用流体…空気・水・作業油・薬品・ガス●重量…28g●中圧型のプラグ、ソケットは同ねじサイズのみしか適合しません●バルブレス構造のため流量を必要とする場合または高粘度の流体を流す際に最適です。●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:16×16×56●梱包重量28g

商品コード：

4548745757910

●型…中圧型●材質…真鍮●オーリング（NBR）●バルブレス構造●タケノコ径…11mm●適合ホース内径※…9.5mm●常用圧力…4.9MPa●最高圧力…7.5MPa●相手側取付け形状…3/8”ホース用●最大締付けトルク…120kgf-cm●適用流体…空気・水・作業油・薬品・ガス●重量…37g●バルブレス構造のため流量を必要とする場合または高粘度の流体を流す際に最適です。●中圧型のプラグ、ソケットは同ねじサイズのみしか適合しません●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:17×17×59●梱包重量37g

商品コード：

4548745757927

●型…中圧型●材質…真鍮●オーリング（NBR）●バルブレス構造●タケノコ径…15mm●適合ホース内径※…13mm●常用圧力…4.9MPa●最高圧力…7.5MPa●相手側取付け形状…1/2”ホース用●最大締付けトルク…300kgf-cm●適用流体…空気・水・作業油・薬品・ガス●重量…80g●バルブレス構造のため流量を必要とする場合または高粘度の流体を流す際に最適です。●中圧型のプラグ、ソケットは同ねじサイズのみしか適合しません●※適合ホース内径はホース材質により多少誤差が生じます。●梱包サイズ:25×25×67●梱包重量80g

商品コード：

4548745757934

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●タケノコ径…9mm●全長…58mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…28g●流体はソケット側からプラグ側に流します。●梱包サイズ:15×15×58●梱包重量28g

商品コード：

4548745758900

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●タケノコ径…11mm●全長…58mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…29g●流体はソケット側からプラグ側に流します。●梱包サイズ:15×15×58●梱包重量29g

商品コード：

4548745758917

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●タケノコ径…15mm●全長…63mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…47g●流体はソケット側からプラグ側に流します。●梱包サイズ:17×17×63●梱包重量47g

商品コード：

4548745758924

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…R（PT）3/8”●全長…55.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…108g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×56.5●梱包重量108g

商品コード：

4548745758931

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…R（PT）1/4”●全長…54.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…102g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×55.5●梱包重量102g

商品コード：

4548745758948

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…R（PT）1/2”●全長…58.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…137g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×58.5●梱包重量137g

商品コード：

4548745758955

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●ねじサイズ…Rc（PT）1/2”●適用流体…空気・水●バルブ構造…片路開閉型●重量…123g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×55.5●梱包重量123g

商品コード：

4548745760712

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●ねじサイズ…R（PT）1/4”●適用流体…空気・水●バルブ構造…片路開閉型●重量…94g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×55.5●梱包重量94g

商品コード：

4548745760729

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●ねじサイズ…R（PT）3/8”●適用流体…空気・水●バルブ構造…片路開閉型●重量…100g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×56.5●梱包重量100g

商品コード：

4548745760736

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●ねじサイズ…Rc（PT）3/8”●適用流体…空気・水●バルブ構造…98g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×51.5●梱包重量97g

商品コード：

4548745760750

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●ねじサイズ…R（PT）1/2”●適用流体…空気・水●バルブ構造…片路開閉型●重量…126g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×58.5●梱包重量126g

商品コード：

4548745760965

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●タケノコ径…15mm●全長…77.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…113g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×77.5●梱包重量113g

商品コード：

4548745760989

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…Rc（PT）3/8”●全長…50.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…106g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×51.5●梱包重量106g

商品コード：

4548745761009

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…Rc（PT）1/4”●全長…49.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…104g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×49.5●梱包重量104g

商品コード：

4548745761023

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●ねじサイズ…Rc（PT）3/8”●全長…36.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…40g●流体はソケット側からプラグ側に流します。●梱包サイズ:21×21×37●梱包重量40g

商品コード：

4548745761269

●型…20型●材質…ステンレス●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.47MPa●ねじサイズ…Rc（PT）1/2”●全長…40mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…62g●流体はソケット側からプラグ側に流します。●梱包サイズ:26×26×40●梱包重量62g

商品コード：

4548745761276

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●タケノコ径…9mm●全長…58mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…30g●流体はソケット側からプラグ側に流します。●梱包サイズ:15×15×58●梱包重量30g

商品コード：

4548745761283

●型…20型●材質…真鍮●シール材質…ニトリルゴム●使用温度範囲…-20℃～＋80℃●使用圧力…1.0MPa●ねじサイズ…Rc（PT）1/2”●全長…54.5mm●適用流体…空気・水●バルブ構造…片路開閉型●重量…133g●流体はソケット側からプラグ側に流します。●梱包サイズ:25×25×55.5●梱包重量133g

商品コード：
