ヒューズ

●Littefuse　216シリーズ5×20mm●Littelfuseの216シリーズの即断型ヒューズは、高電流負荷がかかる用途に最適です。●このシリーズの速断型ヒューズは、セラミック製のボディ構造を備え、高い遮断及び定格電圧に対応します。●特長：さまざまな定格電流のタイプを用意●世界標準を満たす●RoHS対応●鉛フリー●入数：1袋（10個入）●定格電流：2A●定格電圧：250V　ac●溶断速度：F●ヒューズサイズ：5×20mm●直径：5mm●全長：20mm●本体材質：セラミック●遮断容量最大電圧　R：1500　A●動作温度　Min：-55°C●RoHS適合状況：適合●コード番号：523-3693●こちらの商品は事業者様向け商品です。

商品コード：

2500100033345

●このカートリッジヒューズは、世界中で使用できるよう国際（IEC）規格に従って設計されています。カートリッジ型とアキシャルリード型を用意しています。短絡や過電流から装置や内部回路を保護するのに最適です。意図的に弱く作られているコンポーネントで、過剰な電流が流れると溶断します。ヒューズが切れた後に回路を復活させて電流が流れるようにするためには、ヒューズの交換が必要です。●特長：ガラス管ヒューズ（ガラスボディ、ニッケルめっき黄銅キャップ）　カートリッジサイズ：5×20mm　定格速度：F　RoHS準拠で鉛フリー　代表的用途：カートリッジヒューズは、短絡や過電流から電気機器を比較的安価に保護することができ、モータ、エアコン、冷蔵庫、ポンプなどの電気機器の保護に使用可能で、次のような場所で利用されています。●産業用　商用　住宅/家庭用　自動車　追加情報：ガラス管ヒューズを選択する理由　ガラス管ヒューズとセラミックヒューズには、類似した特性があります。ガラス管ヒューズは、大電流を引き込まず、定期的に溶断することのない小型機器に最適です。内部が見えるため、ヒューズが切れているかどうかを簡単に確認できます。●ヒューズのサイズ　標準的なカートリッジのサイズは5×20mmで、長さ約20mm、直径5mmになります。この製品は基板やパネルの保護で普及しており、対応する5×20ヒューズホルダに適合します。●ヒューズの溶断速度　この管ヒューズの定格速度は「F」です。速断型ヒューズであることを意味します。それほど壊れやすくないコンポーネントを保護するために設計されており、過負荷状態になったときに配線が溶けたり引火したりしないように保護するためにも使用されます。すべての速断型ヒューズには、各種の過負荷に関連付けられた正確な速度が記載されています。●管ヒューズの用途　過電流による大きな損害からコンポーネント

商品コード：

2500100033376

●セラミックボディ　-　（T）　HBC●どのヒューズも直径6.3mm　（0.25インチ）、長さ32mm　（1.25インチ）です。●入数：1袋（10個入）●定格電流：630mA●定格電圧：500V　ac●溶断速度：T●ヒューズサイズ：6.3×32mm●直径：6.35mm●全長：32mm●本体材質：セラミック●高ラプチャー容量：あり●遮断容量最大電圧　R：1500　A●インジケータ付：なし●サイズ指定：Miniature●ULクラス：UL248-13●動作温度範囲：-55　→　+125°C●RoHS適合状況：適合●コード番号：414-409●こちらの商品は事業者様向け商品です。

商品コード：

2500100036711

●速断型（F）　HBC-　セラミックヒューズ●セラミックヒューズは、サイリスタ、ダイオード、トライアックなどの半導体の短絡保護に適しています。このシリーズにはさまざまな抵抗値を持つ各種電流定格が用意されており、幅広い用途で高い信頼性を発揮します。6.3　Aを超えるヒューズには、オープン型ヒューズホルダを使用することをお勧めします。フル定格電流又はその付近でのトリップの可能性を低減するために必要です。●なぜセラミックカートリッジヒューズを選択するのですか?　セラミックとガラスカートリッジのヒューズの特性は同等です。セラミックカートリッジのヒューズの容量は、ガラスヒューズなどの他のヒューズよりも大きくなっています。つまり、セラミックヒューズは高電流の回路で使用でき、過熱を防止するのに最適です。●ヒューズのサイズ　gL-gG及びaMの両クラス向けに、8×32mm、10×38mm、14×51mm、22×58mmのサイズが用意されています。これらの製品は、マイクロスイッチ操作とリモート表示用にストライカーを内蔵しています。クラスgL-gG及びaMのヒューズリンクは、産業用途向けです。すべての産業用ヒューズリンクは、目視可能なヒューズインジケータを備えています。●遮断容量とは　遮断容量とは、ヒューズが爆発又は破断せずに安全に対応できる電流レベルのことです。ヒューズの遮断容量は、電子回路の故障電流よりも大きくする必要があります。●管ヒューズの用途　過電流によって生じる大きな損害からコンポーネントと機器を保護します。●故障が発生したときにメインシステムからサブシステムを隔離します。●過電流とは何ですか?　回路に通常の動作電流よりも大きな電流が発生する状況です。●入数：1袋（10個入）●定格電流：630mA●定格電圧：250V　ac●溶断速度：F●ヒューズサイズ：5×20mm●直径：5mm●

商品コード：

2500100033383

●IEC　60269-4、DIN　VDE　0636　Teil　40及びUL248-13準拠●SIBA　HBCセラミックカートリッジヒューズ、タイプgR●SIBAセラミックカートリッジヒューズは、ヒューズ切れインジケータ又はマイクロスイッチ動作用のストライカーピンを使用しても使用しなくても取り付けできます。このヒューズは超高速なので、ダイオード、サイリスタ、トライアックなどの電力半導体に最適で、装置を電源からすばやく確実に遮断します。ヒューズサイズ10mm×38mm●特長　高い定格遮断：最大300　kA　定格電圧：AC　250→AC　1000　V　電力半導体の保護：IEC　60269-1及び-4に適合　内蔵のストライカーピン付き　クラス：IEC　60269-4及びDIN　VDE　0636-40　ガラス管ヒューズを選択する理由　ガラス管ヒューズとセラミックヒューズには、類似した特性があります。ただし、ヒューズの内側が見えることから、ガラス管ヒューズを選択する可能性があります。中が見えるため、ヒューズが切れているかどうかを確認するのが簡単です。●遮断容量とは　遮断容量とは、ヒューズが爆発又は破裂せずに安全に対応できる電流レベルのことです。ヒューズの遮断容量は、電子回路の故障電流よりも大きくする必要があります。この特殊ヒューズはHBC　（高遮断容量）です。●規格　IEC　60269-4、DIN　VDE　0636　Teil　40及びUL248-13準拠　認定項目　IEC　60269　-　4、DIN　VDE　0636　Teil　40、UL　248　-　13●入数：1袋（5個入）●定格電流：10A●定格電圧：700V　ac●ヒューズサイズ：10×38mm●直径：10mm●全長：38mm●本体材質：セラミック●高ラプチャー容量：あり●アプリケーションカテゴリ：gR●遮断容量最大電圧　R：2

商品コード：

2500100260222

●IEC　60269-4、DIN　VDE　0636　Teil　40及びUL248-13準拠●SIBA　HBCセラミックカートリッジヒューズ、タイプgR●SIBAセラミックカートリッジヒューズは、ヒューズ切れインジケータ又はマイクロスイッチ動作用のストライカーピンを使用しても使用しなくても取り付けできます。このヒューズは超高速なので、ダイオード、サイリスタ、トライアックなどの電力半導体に最適で、装置を電源からすばやく確実に遮断します。ヒューズサイズ10mm×38mm●特長　高い定格遮断：最大300　kA　定格電圧：AC　250→AC　1000　V　電力半導体の保護：IEC　60269-1及び-4に適合　内蔵のストライカーピン付き　クラス：IEC　60269-4及びDIN　VDE　0636-40　ガラス管ヒューズを選択する理由　ガラス管ヒューズとセラミックヒューズには、類似した特性があります。ただし、ヒューズの内側が見えることから、ガラス管ヒューズを選択する可能性があります。中が見えるため、ヒューズが切れているかどうかを確認するのが簡単です。●遮断容量とは　遮断容量とは、ヒューズが爆発又は破裂せずに安全に対応できる電流レベルのことです。ヒューズの遮断容量は、電子回路の故障電流よりも大きくする必要があります。この特殊ヒューズはHBC　（高遮断容量）です。●規格　IEC　60269-4、DIN　VDE　0636　Teil　40及びUL248-13準拠　認定項目　IEC　60269　-　4、DIN　VDE　0636　Teil　40、UL　248　-　13●入数：1袋（5個入）●定格電流：20A●定格電圧：700V　ac●ヒューズサイズ：10×38mm●直径：10mm●全長：38mm●本体材質：セラミック●高ラプチャー容量：あり●アプリケーションカテゴリ：gR●遮断容量最大電圧　R：2

商品コード：

2500100260246

●IEC　60269-4、DIN　VDE　0636　Teil　40及びUL248-13準拠●SIBA　HBCセラミックカートリッジヒューズ、タイプgR●SIBAセラミックカートリッジヒューズは、ヒューズ切れインジケータ又はマイクロスイッチ動作用のストライカーピンを使用しても使用しなくても取り付けできます。このヒューズは超高速なので、ダイオード、サイリスタ、トライアックなどの電力半導体に最適で、装置を電源からすばやく確実に遮断します。ヒューズサイズ10mm×38mm●特長　高い定格遮断：最大300　kA　定格電圧：AC　250→AC　1000　V　電力半導体の保護：IEC　60269-1及び-4に適合　内蔵のストライカーピン付き　クラス：IEC　60269-4及びDIN　VDE　0636-40　ガラス管ヒューズを選択する理由　ガラス管ヒューズとセラミックヒューズには、類似した特性があります。ただし、ヒューズの内側が見えることから、ガラス管ヒューズを選択する可能性があります。中が見えるため、ヒューズが切れているかどうかを確認するのが簡単です。●遮断容量とは　遮断容量とは、ヒューズが爆発又は破裂せずに安全に対応できる電流レベルのことです。ヒューズの遮断容量は、電子回路の故障電流よりも大きくする必要があります。この特殊ヒューズはHBC　（高遮断容量）です。●規格　IEC　60269-4、DIN　VDE　0636　Teil　40及びUL248-13準拠　認定項目　IEC　60269　-　4、DIN　VDE　0636　Teil　40、UL　248　-　13●入数：1袋（5個入）●定格電流：30A●定格電圧：700V　ac●ヒューズサイズ：10×38mm●直径：10mm●全長：38mm●本体材質：セラミック●高ラプチャー容量：あり●アプリケーションカテゴリ：gR●遮断容量最大電圧　R：2

商品コード：

2500100260253

●定格電流…30A●電気的特性B種(普通溶断型)●2本価格●定格電圧…250V●梱包サイズ:50×80×10●梱包重量12g

商品コード：

4518340234284

●2本価格●電流…30A●取付ピッチ…45mm●定格電圧…250V●銅製、ワッシャー付●ヒューズ代わりには使用できません。●梱包サイズ:50×70×4●梱包重量9g

商品コード：

4518340236820

●2本価格●電流…60A●取付ピッチ…55mm●定格電圧…250V●銅製、ワッシャー付●ヒューズ代わりには使用できません。●梱包サイズ:50×70×4●梱包重量19g

商品コード：

4518340236844

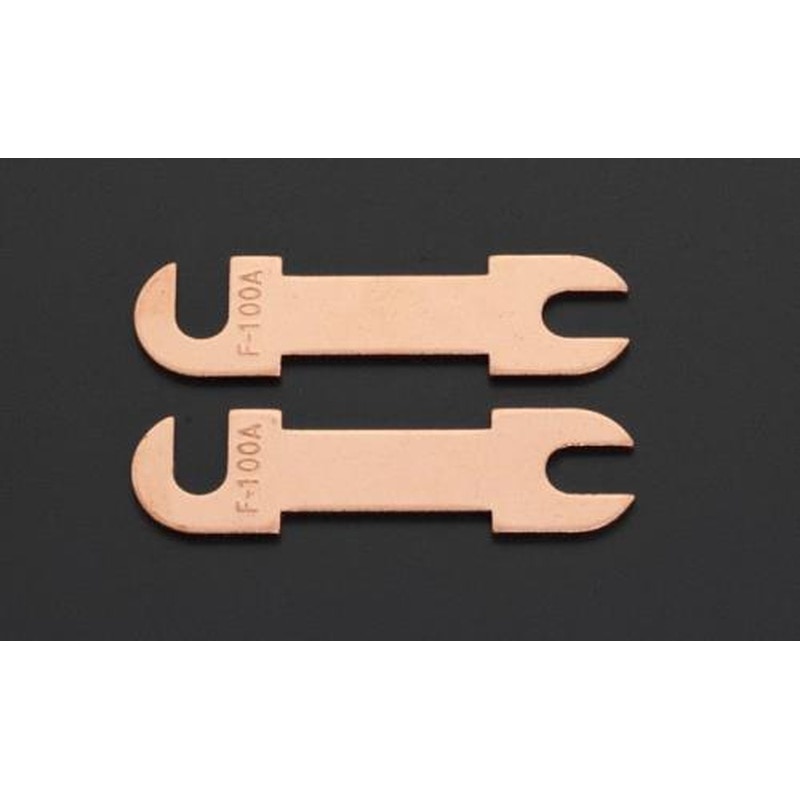

●2本価格●電流…100A●取付ピッチ…55mm●定格電圧…250V●銅製、ワッシャー付●ヒューズ代わりには使用できません。●梱包サイズ:50×120×5●梱包重量42g

商品コード：

4518340236851

●2本価格●電流…200A●取付ピッチ…55mm●定格電圧…250V●銅製、ワッシャー付●ヒューズ代わりには使用できません。●梱包サイズ:60×120×5●梱包重量63g

商品コード：

4518340236868

●2本価格●電流…300A●取付ピッチ…55mm●定格電圧…250V●銅製、ワッシャー付●ヒューズ代わりには使用できません。●梱包サイズ:60×130×5●梱包重量80g

商品コード：

4518340236875

●定格電圧…250V●定格電流…2A●定格特性B種(普通溶断型)●2本価格●サイズ…φ5.2×20mm●梱包サイズ:50×80×10●梱包重量2g

商品コード：

4518340237575

●定格電圧…250V●定格電流…0.5A●定格特性B種(普通溶断型)●2本価格●サイズ…φ5.2×20mm●梱包サイズ:50×80×10●梱包重量2g

商品コード：

4518340237582

●定格電圧…250V●定格電流…1A●定格特性B種(普通溶断型)●2本価格●サイズ…φ5.2×20mm●梱包サイズ:50×80×10●梱包重量2g

商品コード：

4518340237599

●2本価格●電流…15A●取付ピッチ…45mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:50×80×5●梱包重量2g

商品コード：

4518340720442

●2本価格●電流…5A●取付ピッチ…45mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:50×80×5●梱包重量2g

商品コード：

4518340863569

●2本価格●電流…10A●取付ピッチ…45mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:50×80×5●梱包重量2g

商品コード：

4518340863576

●2本価格●電流…20A●取付ピッチ…45mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×5●梱包重量3g

商品コード：

4518340863583

●2本価格●電流…30A●取付ピッチ…45mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×5●梱包重量3g

商品コード：

4518340863590

●2本価格●電流…60A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×10●梱包重量9g

商品コード：

4518340863606

●2本価格●電流…100A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×10●梱包重量16g

商品コード：

4518340863613

●2本価格●電流…300A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×15●梱包重量41g

商品コード：

4518340863620

●2本価格●電流…300A●取付ピッチ…75mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×15●梱包重量87g

商品コード：

4518340863637

●2本価格●電流…500A●取付ピッチ…75mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×15●梱包重量149g

商品コード：

4518340863644

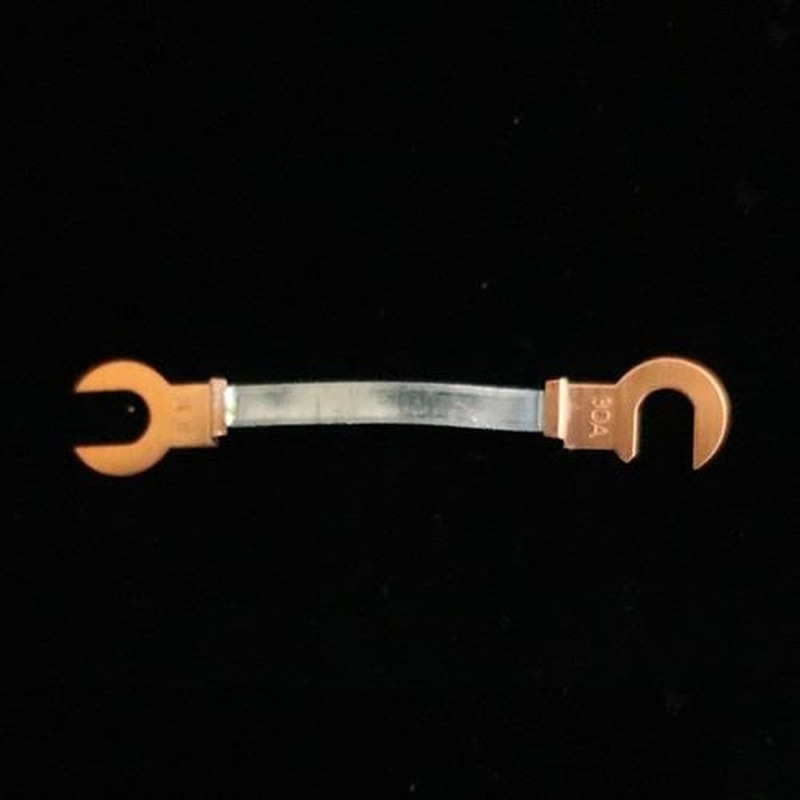

●2本価格●電流…30A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×5●梱包重量5g

商品コード：

4518340922235

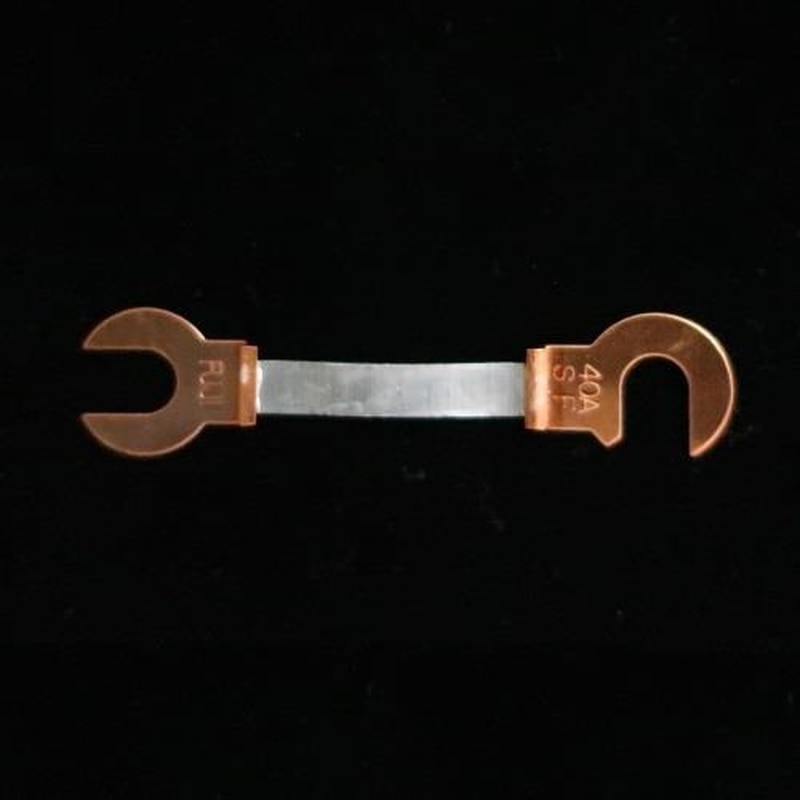

●2本価格●電流…40A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×10●梱包重量7g

商品コード：

4518340922365

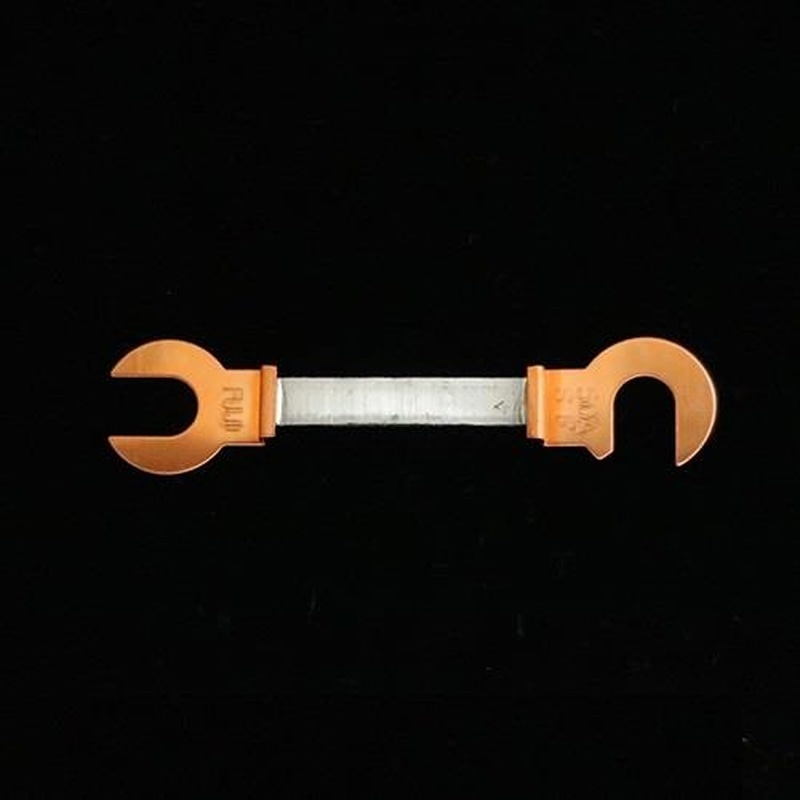

●2本価格●電流…50A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×10●梱包重量7g

商品コード：

4518340922389

●2本価格●電流…75A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×10●梱包重量13g

商品コード：

4518340922426

●2本価格●電流…100A●取付ピッチ…75mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×15●梱包重量30g

商品コード：

4518340922433

●2本価格●電流…150A●取付ピッチ…55mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×15●梱包重量26g

商品コード：

4518340922440

●2本価格●電流…150A●取付ピッチ…75mm●定格電圧…250V●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:60×140×15●梱包重量50g

商品コード：

4518340922457

型番…BLA003●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…3A●梱包サイズ:115×13×50●梱包重量14g

商品コード：

4518340623699

型番…BLA005●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…5A●梱包サイズ:115×13×55●梱包重量13g

商品コード：

4518340623705

型番…BLA010●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…10A●梱包サイズ:105×13×55●梱包重量13g

商品コード：

4518340623712

型番…BLA015●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…15A●梱包サイズ:100×13×55●梱包重量14g

商品コード：

4518340623729

型番…BLA020●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…20A●梱包サイズ:85×13×55●梱包重量14g

商品コード：

4518340623736

型番…BLA030●EA940DL-1用●定格電圧…AC/DC600V●遮断電流…100kA●サイズ…φ13×50mm●定格電流…30A●梱包サイズ:120×13×55●梱包重量16g

商品コード：

4518340623743

型番…AFa30-Pa30●定格電圧…AC/DC600V●栓形ヒューズは工場設備の保護用として使用します。●サイズ…55×32×75mm●梱包サイズ:140×34×80●梱包重量105g

商品コード：

4518340623750

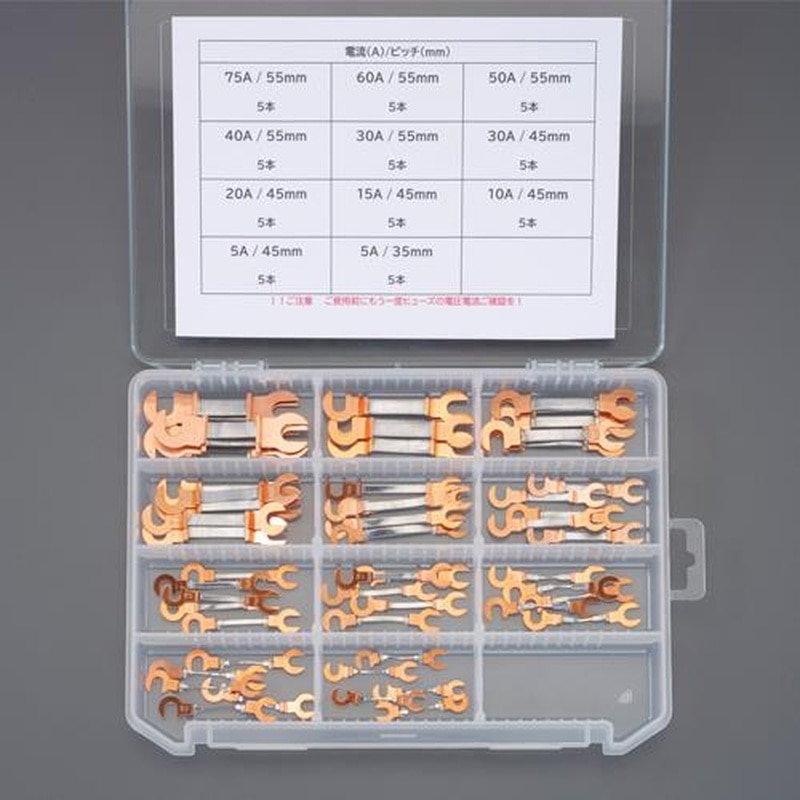

●定格電圧…250V●〈セット内容〉(電流・取付ピッチ・入数)…5A・35mm（2本）5A・45mm（2本）10A・45mm（2本）15A・45mm（2本）20A・45mm（2本）30A・45mm（2本）30A・55mm（2本）40A・55mm（2本）50A・55mm（2本）60A・55mm（2本）75A・55mm（2本）●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:208×260×31●梱包重量438g

商品コード：

4550061759196

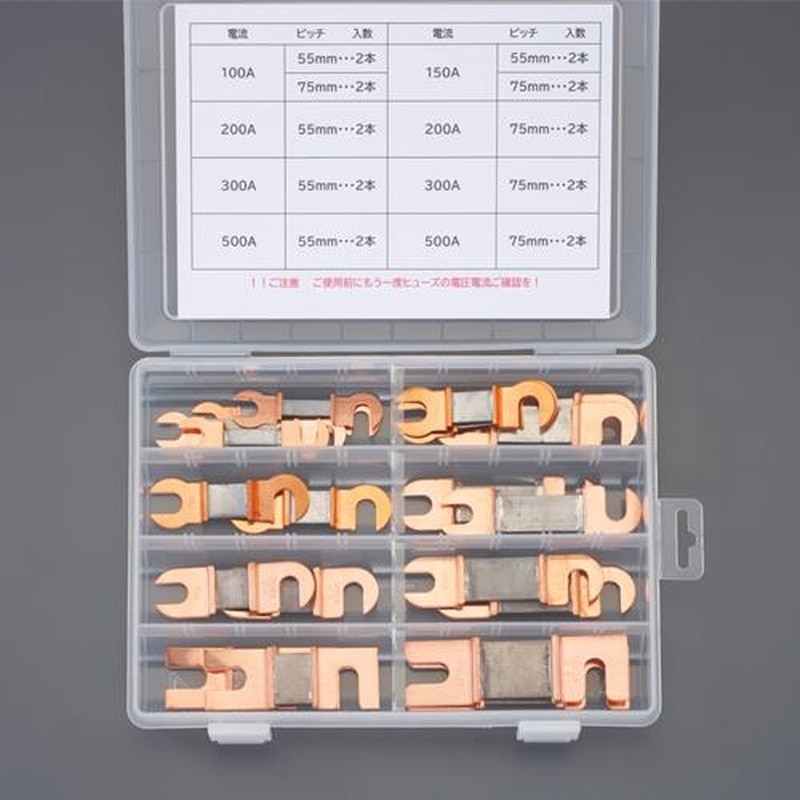

●定格電圧…250V●〈セット内容〉(電流・取付ピッチ・入数)…100A・55mm（2本）100A・75mm（2本）150A・55mm（2本）150A・75mm（2本）200A・55mm（2本）200A・75mm（2本）300A・55mm（2本）300A・75mm（2本）500A・55mm（2本）500A・75mm（2本）●可溶片鉛合金●低圧電路の過電流保護用●梱包サイズ:208×262×43●梱包重量840g

商品コード：

4550061759202

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…10A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:49×84×5●梱包重量4g

商品コード：

4550061993453

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…0.5A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:47×82×5●梱包重量4g

商品コード：

4550061993460

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…2A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:47×83×5●梱包重量6g

商品コード：

4550061993477

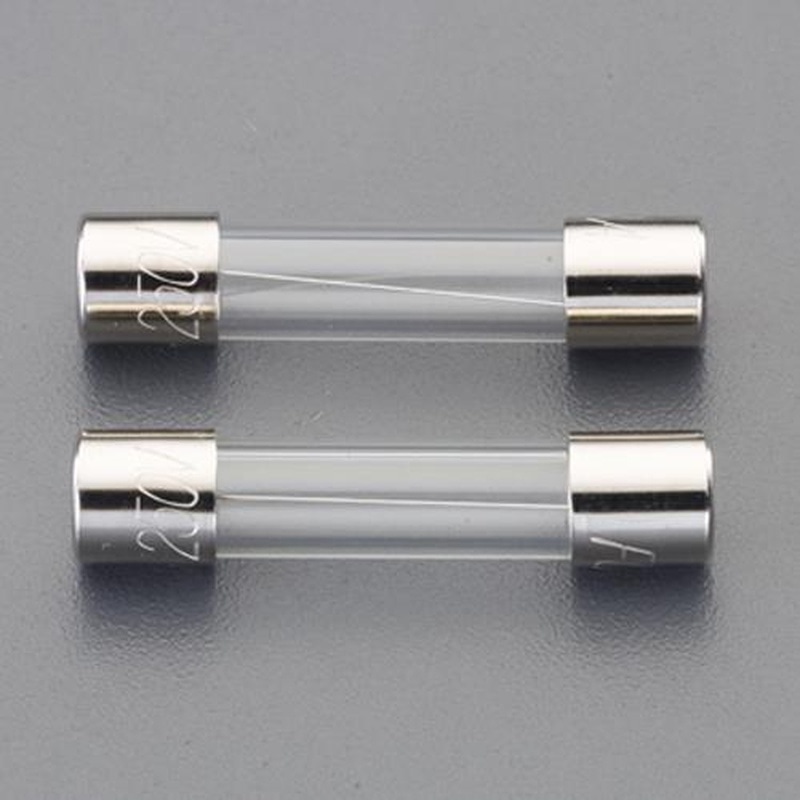

●サイズ…φ6.4×30mm●定格電圧…250V●定格電流…15A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-12、-17、-56●梱包サイズ:46×82×7●梱包重量4g

商品コード：

4550061993484

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…1A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:49×84×4●梱包重量2g

商品コード：

4550061994481

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…2A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:46×83×4●梱包重量2g

商品コード：

4550061994498

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…3A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:84×49×4●梱包重量10g

商品コード：

4550061994504

●サイズ…φ5.2×20mm●定格電圧…250V●定格電流…5A●電気的特性…普通溶断型（B種）●材質…鉛フリーガラス、黄銅ニッケルメッキ●入数…2本●対応ヒューズホルダー…EA940DL-11、-51●梱包サイズ:48×84×4●梱包重量2g

商品コード：

4550061994511
