プランジャー（メカニカル部品）

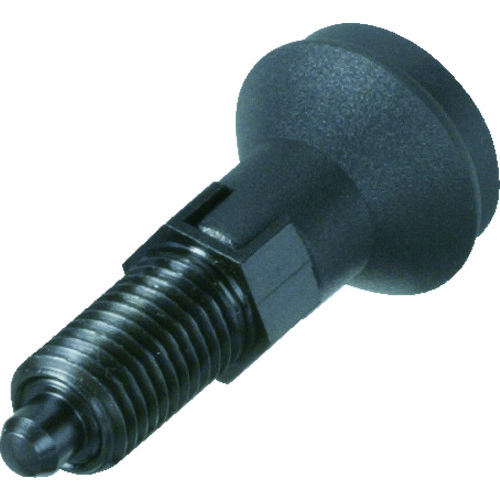

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：5～12●ねじ寸法：M10×1.0●全長(mm)：47●ピン径(mm)：5●耐熱温度(℃)：80●ノブを固定位置に保持できるノーズロックタイプ●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368024

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：5～12●ねじ寸法：M10×1.0●全長(mm)：47●ピン径(mm)：5●耐熱温度(℃)：80●ノブを固定位置に保持できるノーズロックタイプ●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368031

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUS303●ノブ：ポリアミドつや消しブラック●コイルバネ：SUS302WPA●ノーズ：SUS420HRC53～55●インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

商品コード：

2500202368048

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：5～12●ねじ寸法：M10×1.0●全長(mm)：47●ピン径(mm)：5●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368055

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：6～14●ねじ寸法：M12×1.5●全長(mm)：56●ピン径(mm)：6●ノーズロックなし●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368062

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：6～14●ねじ寸法：M12×1.5●全長(mm)：56●ピン径(mm)：6●耐熱温度(℃)：80●ノブを固定位置に保持できるノーズロックタイプ●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368079

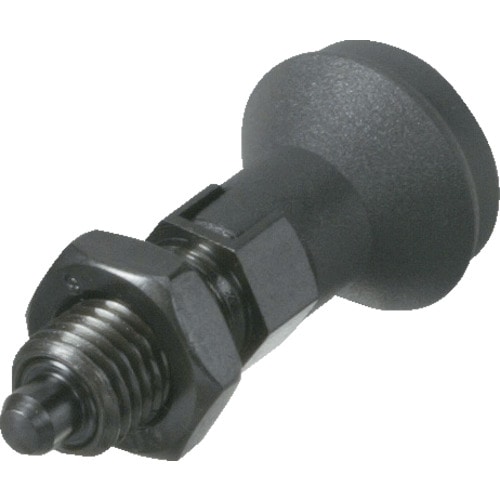

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：6～14●ねじ寸法：M12×1.5●全長(mm)：56●ピン径(mm)：6●耐熱温度(℃)：80●ノブを固定位置に保持できるノーズロックタイプ●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368086

●ノブの操作でノーズがストロークし、位置決めします。●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます。●インデックスプランジャー●本体：SUS303●ノブ：ポリアミドつや消しブラック●コイルバネ：SUS302WPA●ノーズ：SUS420HRC53～55●インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

商品コード：

2500202368093

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：6～14●ねじ寸法：M12×1.5●全長(mm)：56●ピン径(mm)：6●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368116

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：15～35●ねじ寸法：M16×1.5●全長(mm)：74●ピン径(mm)：8●ノーズロックなし●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368123

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：15～35●ねじ寸法：M16×1.5●全長(mm)：74●ピン径(mm)：8●耐熱温度(℃)：80●ノブを固定位置に保持できるノーズロックタイプ●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368130

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：15～35●ねじ寸法：M16×1.5●全長(mm)：74●ピン径(mm)：8●耐熱温度(℃)：80●ノブを固定位置に保持できるノーズロックタイプ●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368147

●ノブの操作でノーズがストロークし、位置決めします。●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます。●インデックスプランジャー●本体：SUS303●ノブ：ポリアミドつや消しブラック●コイルバネ：SUS302WPA●ノーズ：SUS420HRC53～55●インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

商品コード：

2500202368154

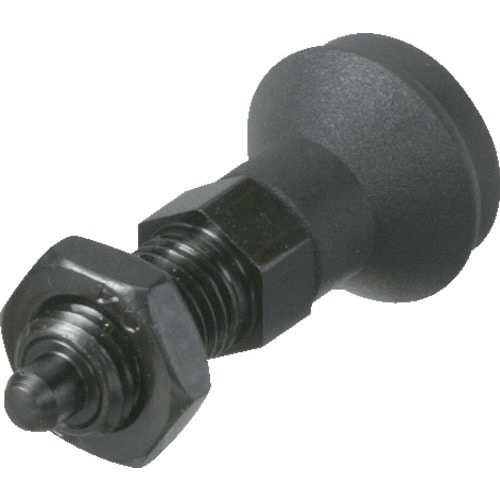

●ノブの操作でノーズがストロークし位置決めします。●割り出しやストッパー機構をハンド操作により行う位置決め部品。●荷重(N)：15～35●ねじ寸法：M16×1.5●全長(mm)：74●ピン径(mm)：8●本体:スチール●ノブ:ポリアミド(PA)

商品コード：

2500202368178

●ノブの操作でノーズがストロークし、位置決めします。●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62●インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

商品コード：

2500202368185

●操作ネジ部によりノーズがストロークし、位置決めします。●遠隔操作等を行う場合、操作ネジ部でジョイントすることができます。●インデックスプランジャー●本体：SUM22L黒染め●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202368192

●インデックスプランジャー

商品コード：

2500202368215

●インデックスプランジャー(ショートタイプ)

商品コード：

2500202368222

●インデックスプランジャー

商品コード：

2500202368239

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202368246

●ノブの操作でノーズがストロークし、位置決めします。●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202368253

●ノブの操作でノーズがストロークし、位置決めします。●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます。●インデックスプランジャー●本体：SUS303●ノブ：ポリアミドつや消しブラック●コイルバネ：SUS302WPA●ノーズ：SUS420HRC53～55

商品コード：

2500202368260

●ノブの操作でノーズがストロークし、位置決めします。●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます。●インデックスプランジャー●本体：SUS303●ノブ：ポリアミドつや消しブラック●コイルバネ：SUS302WPA●ノーズ：SUS420HRC53～55

商品コード：

2500202368277

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUS303●ノブ：ポリアミドつや消しブラック●コイルバネ：SUS302WPA●ノーズ：SUS420HRC53～55

商品コード：

2500202368284

●ノブの操作でノーズがストロークし、位置決めします。●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202368291

●インデックスプランジャー(ロングストローク、ノーズロック型)

商品コード：

2500202368307

●ノブの操作でノーズがストロークし、位置決めします。●ネジ部に逃げ加工を施してあります。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SUS302WPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202368314

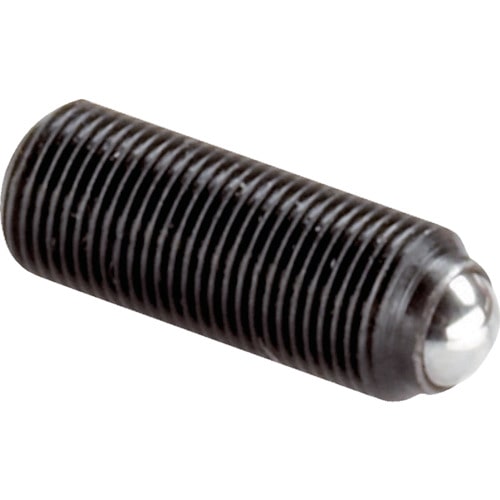

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：8●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l1(mm)：8●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ●ねじ： 熱処理鋼

商品コード：

2500200347571

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l1(mm)：12●耐荷重(kN)：4.5(静荷重時)●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347588

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：10.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347595

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：12.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347601

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：16.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：16.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347618

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：20.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347625

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：25.8●外径d1(mm)：M6×0.5●全長l1(mm)：25.8●耐荷重(kN)：9(静荷重時)●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ：熱処理鋼、1200±100N／mm2

商品コード：

2500200347632

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：11.2●外径d1(mm)：M8×1●全長l1(mm)：11.2●耐荷重max.(静荷重時kN)：15●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347649

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：21.2●外径d1(mm)：M8×1●全長l1(mm)：21.2●耐荷重max.(静荷重時kN)：15●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347656

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：7.5●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l2(mm)：7.5●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ●ねじ: 熱処理鋼

商品コード：

2500200347663

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：11.5●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l2(mm)：11.5●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347670

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：10●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347687

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：12●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347694

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：16●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：16●耐荷重(kN)：9(静荷重時)●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347700

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：20●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347717

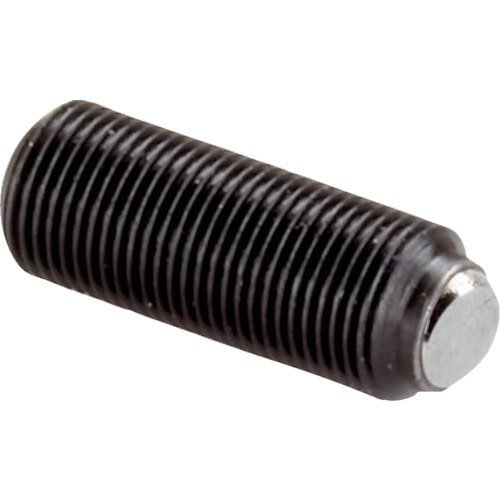

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：25●外径d1(mm)：M6×0.5●全長l2(mm)：25●耐荷重max.(静荷重時kN)：9●平面ボール●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347724

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10●外径d1(mm)：M8×1●全長l2(mm)：10●耐荷重max.(静荷重時kN)：15●平面ボール●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347731

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20●外径d1(mm)：M8×1●全長l2(mm)：20●耐荷重max.(静荷重時kN)：15●平面ボール●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347748

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●荷重(N)：4500●ねじ寸法：M5x0.5●全長(mm)：8●六角二面幅(mm)：2.5●ポール径(mm)：3●外径d1(mm)：M5×0.5●全長l1(mm)：8●耐荷重max.(静荷重時kN)：4.5●完全ボール●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200347755

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●荷重(N)：4500●ねじ寸法：M5x0.5●全長(mm)：12●六角二面幅(mm)：2.5●ポール径(mm)：3●外径d1(mm)：M5×0.5●全長l1(mm)：12●耐荷重max.(静荷重時kN)：4.5●完全ボール●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200347762

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●荷重(N)：9000●ねじ寸法：M6x0.5●全長(mm)：10.8●六角二面幅(mm)：3●ポール径(mm)：4●外径d1(mm)：M6×0.5●全長l1(mm)：10.8●耐荷重(kN)：9(静荷重時)●完全ボール●ボール: ステンレス鋼、焼入れ ●ねじ：ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200347779

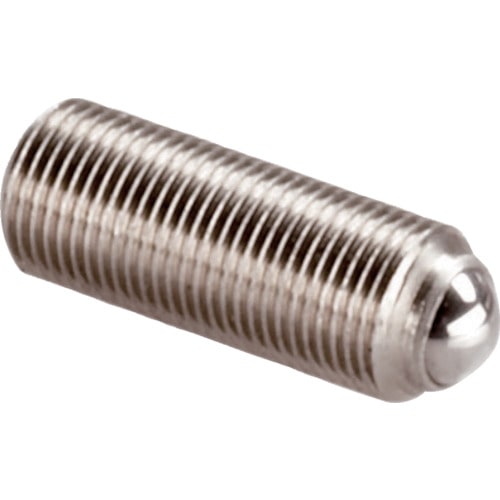

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●荷重(N)：9000●ねじ寸法：M6x0.5●全長(mm)：12.8●六角二面幅(mm)：3●ポール径(mm)：4●外径d1(mm)：M6×0.5●全長l1(mm)：12.8●耐荷重max.(静荷重時kN)：9●完全ボール●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200347786

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●荷重(N)：9000●ねじ寸法：M6x0.5●全長(mm)：16.8●六角二面幅(mm)：3●ポール径(mm)：4●外径d1(mm)：M6×0.5●全長l1(mm)：16.8●耐荷重max.(静荷重時kN)：9●完全ボール●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200347793
