アルミフレーム

●材質…亜鉛合金(シルバー仕上)●仕様…40角Uポール用●全長…40mm●付属品…B4×30（2本）●適合品番…EA976CB-21●Uポール(EA976CB-21)に後入れできるジョイント金具●パネル差し込む際にジョイント部分のパネル切欠きが不要です。●梱包サイズ:42×82×32●梱包重量74g

商品コード：

4550061761267

●材質…亜鉛合金(三価ホワイト仕上)●仕様…30角Uポール用●付属品…M4×12（2本）、B4×20（2本）●適合品番…EA976CB-11●Uポール(EA976CB-11)に後入れできるジョイント金具●プレート、テーパーナットのセット●斜めからドライバーで止めることができ簡単に取付可能。●梱包サイズ:40×49×14●梱包重量38g

商品コード：

4550061761274

●材質…亜鉛合金(三価ホワイト仕上)●仕様…40角Uポール用●付属品…M4×14（2本）、B4×20（2本）●適合品番…EA976CB-21●Uポール(EA976CB-21)に後入れできるジョイント金具●プレート、テーパーナットのセット●斜めからドライバーで止めることができ簡単に取付可能。●梱包サイズ:44×47×28●梱包重量68g

商品コード：

4550061761281

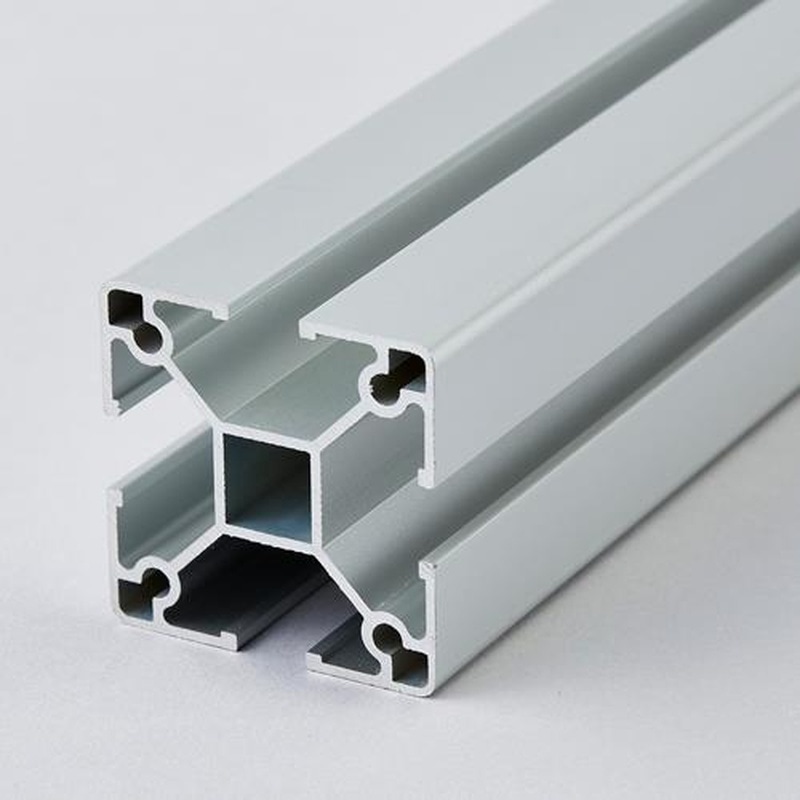

●サイズ…40×40×2450mm●材質…アルミ（A6063S-T5）アルマイト表面処理●仕様…40角Uポール●穴あけ、タップ加工不要●切断だけで組立可能なアルミフレーム●梱包サイズ:40×40×2455●梱包重量2100g

商品コード：

4550061761298

●サイズ…30×30×2450mm●材質…アルミ（A6063S-T5）アルマイト表面処理●仕様…30角Uポール●穴あけ、タップ加工不要●切断だけで組立可能なアルミフレーム●梱包サイズ:30×30×2450●梱包重量1520g

商品コード：

4550061761304

●※注意※…【お客様組立品】●サイズ(W×D×H)mm…955×250×1638●パネルサイズ…1500×910×4.5mm●重量…約6.3kg●材質…パネル：ポリカーボネート、フレーム：アルミ・スチール●キャスター…自在(ストッパー無)×2、自在(ストッパー付)×2●カラー…透明(縦目)●パネルは両面紫外線カット処理されています。

商品コード：

4550061762110

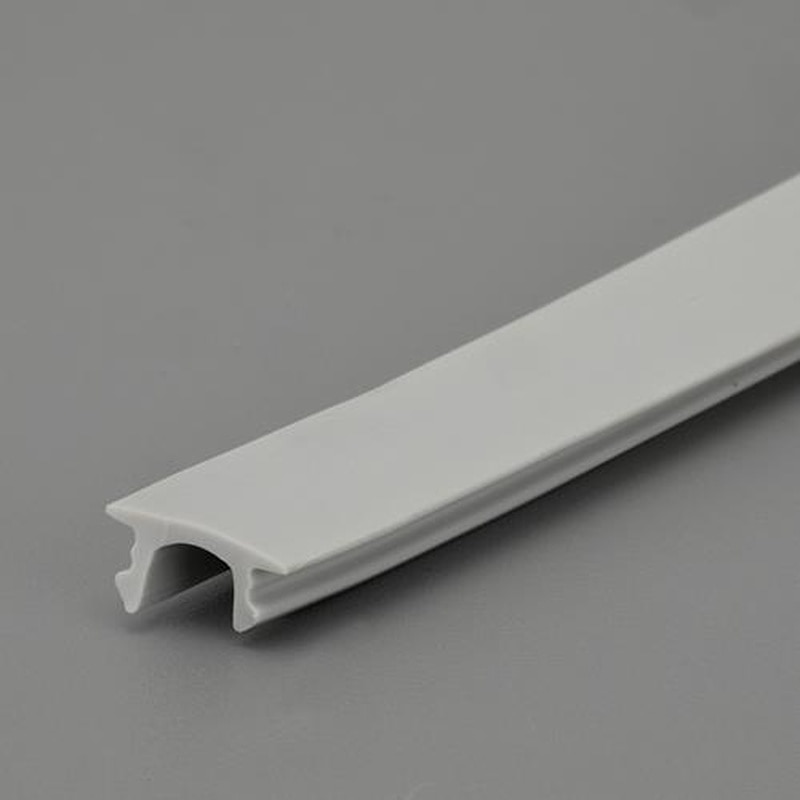

●仕様…30・40角Uポール兼用●長さ…5m●重量(g)…30●材質…PVC●任意の長さにカット可能です。●Uポール(EA976CB-11・-21)のスリット(溝)をカバーします。●梱包サイズ:192×299×52●梱包重量194g

商品コード：

4550061839300

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：異径・クロス90°穴●幅(mm)：22●高さ(mm)：39●長さ(mm)：22●d(mm)：φ9●d2(mm)：φ13●D1(mm)：φ15●D2(mm)：φ22●E(mm)：12●P(mm)：13●F(mm)：14●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500201958035

サイズ：

●幅：２２ｍｍ●高さ：３９ｍｍ●長さ：２２ｍｍ●ｄ：φ９ｍｍ●ｄ２：φ１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：クロス90°穴●幅(mm)：15●高さ(mm)：34●長さ(mm)：15●d(mm)：φ8●d2(mm)：φ8●D1(mm)：φ15●E(mm)：12●P(mm)：10●F(mm)：12●締付ネジ：2-M4●直角軸の取付けに●アルミ合金

商品コード：

2500202525953

サイズ：

●幅：１５ｍｍ●高さ：３４ｍｍ●長さ：１５ｍｍ●ｄ：φ８ｍｍ●ｄ２：φ８ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：10●高さ(mm)：22.5●長さ(mm)：32●A(mm)：16●B(mm)：6.5●d(mm)：φ8●C(mm)：10●E(mm)：11●H(mm)：11.5●W(mm)：32●G(mm)：24●2-φP(mm)：4.2●締付ネジ：M4●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202526486

サイズ：

●幅：１０ｍｍ●高さ：２２．５ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：６．５ｍｍ

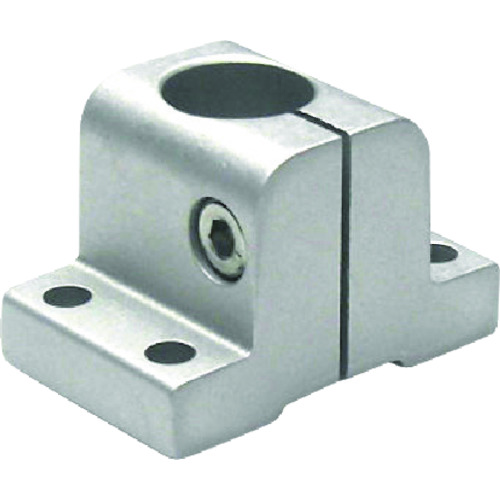

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：垂直穴●幅(mm)：18●高さ(mm)：19.5●長さ(mm)：32●A(mm)：16●B(mm)：13●d(mm)：φ8●H(mm)：6.5●E(mm)：7●W(mm)：32●G(mm)：24●J(mm)：7●K(mm)：11●P(mm)：2-φ4.2●締付ネジ：M4●垂直軸の固定に●アルミ合金

商品コード：

2500202526493

サイズ：

●幅：１８ｍｍ●高さ：１９．５ｍｍ●長さ：３２ｍｍ●Ａ：１６ｍｍ●Ｂ：１３ｍｍ

●パイプのスライドや転回がしやすい丸穴タイプの製品です。●タイプ：水平穴●幅(mm)：17●高さ(mm)：43●長さ(mm)：64●B(mm)：10●d(mm)：φ25.1●C(mm)：17●E(mm)：20●H(mm)：23●W(mm)：64●G(mm)：50●2-φP(mm)：6.5●締付ネジ：M5●水平、側面軸の立ち上げに●アルミ合金

商品コード：

2500202547825

サイズ：

●幅：１７ｍｍ●高さ：４３ｍｍ●長さ：６４ｍｍ●Ｂ：１０ｍｍ●ｄ：φ２５．１ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：13●高さ(mm)：17●長さ(mm)：13●D(mm)：φ13●t(mm)：3●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573213

サイズ：

●幅：１３ｍｍ●高さ：１７ｍｍ●長さ：１３ｍｍ●Ｄ：φ１３ｍｍ●ｔ：３ｍｍ

●締め付け頻度が多い際にご利用できる製品です。●タイプ：ハンドル付きネジ●幅(mm)：40●高さ(mm)：9●長さ(mm)：25●ねじ寸法：M4●A(mm)：40●d(mm)：φ4●M：M4●L(mm)：25●L1(mm)：15●締め付け頻度が多い場合に●ステンレス(SUS304)

商品コード：

2500202573442

サイズ：

●幅：４０ｍｍ●高さ：９ｍｍ●長さ：２５ｍｍ●Ａ：４０ｍｍ●ｄ：φ４ｍｍ

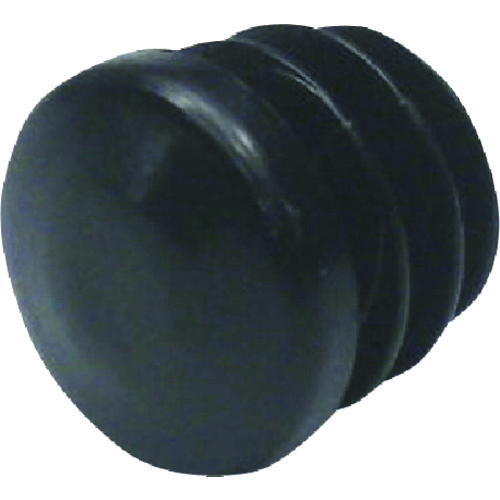

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：20●高さ(mm)：19●長さ(mm)：20●D(mm)：φ20●t(mm)：5●H(mm)：14●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573657

サイズ：

●幅：２０ｍｍ●高さ：１９ｍｍ●長さ：２０ｍｍ●Ｄ：φ２０ｍｍ●ｔ：５ｍｍ

●締め付け頻度が多い際にご利用できる製品です。●タイプ：ハンドル付きネジ●幅(mm)：50●高さ(mm)：12●長さ(mm)：32●ねじ寸法：M5●A(mm)：50●d(mm)：φ5●M：M5●L(mm)：32●L1(mm)：20●締め付け頻度が多い場合に●SUS304

商品コード：

2500202573664

サイズ：

●幅：５０ｍｍ●高さ：１２ｍｍ●長さ：３２ｍｍ●Ａ：５０ｍｍ●ｄ：φ５ｍｍ

●パイプ内部への異物の混入を防ぐことのできる製品です。●タイプ：丸内キャップ●幅(mm)：25●高さ(mm)：20●長さ(mm)：25●D(mm)：φ25●t(mm)：5●H(mm)：15●パイプ専用内キャップ色：ブラック●樹脂

商品コード：

2500202573794

サイズ：

●幅：２５ｍｍ●高さ：２０ｍｍ●長さ：２５ｍｍ●Ｄ：φ２５ｍｍ●ｔ：５ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：19●高さ(mm)：42●長さ(mm)：19●ねじ寸法：M4●A(mm)：□10●B(mm)：φ10●D(mm)：φ19●E(mm)：14.5●P(mm)：13●F(mm)：14.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836271

サイズ：

●幅：１９ｍｍ●高さ：４２ｍｍ●長さ：１９ｍｍ●Ａ：□１０ｍｍ●Ｂ：φ１０ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□12●B(mm)：φ12●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836646

サイズ：

●幅：２２ｍｍ●高さ：４６ｍｍ●長さ：２２ｍｍ●Ａ：□１２ｍｍ●Ｂ：φ１２ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□13●B(mm)：φ13●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202836899

サイズ：

●幅：２２ｍｍ●高さ：４６ｍｍ●長さ：２２ｍｍ●Ａ：□１３ｍｍ●Ｂ：φ１３ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・丸タイプ●幅(mm)：25●高さ(mm)：58●長さ(mm)：25●ねじ寸法：M5●A(mm)：□16●B(mm)：φ16●D(mm)：φ25●E(mm)：19●P(mm)：20●F(mm)：19●締付ネジ：2-M5●角軸の固定・丸軸の転回●アルミ合金

商品コード：

2500202837407

サイズ：

●幅：２５ｍｍ●高さ：５８ｍｍ●長さ：２５ｍｍ●Ａ：□１６ｍｍ●Ｂ：φ１６ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：13●高さ(mm)：30●長さ(mm)：13●ねじ寸法：M3●A(mm)：□6●B(mm)：□6●D(mm)：φ13●E(mm)：10.5●P(mm)：9●F(mm)：10.5●締付ネジ：2-M3●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922875

サイズ：

●幅：１３ｍｍ●高さ：３０ｍｍ●長さ：１３ｍｍ●Ａ：□６ｍｍ●Ｂ：□６ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：15●高さ(mm)：38●長さ(mm)：15●ねじ寸法：M4●A(mm)：□8●B(mm)：□8●D(mm)：φ15●E(mm)：13.5●P(mm)：11●F(mm)：13.5●締付ネジ：2-M4●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922882

サイズ：

●幅：１５ｍｍ●高さ：３８ｍｍ●長さ：１５ｍｍ●Ａ：□８ｍｍ●Ｂ：□８ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：19●高さ(mm)：41●長さ(mm)：19●ねじ寸法：M4●A(mm)：□9●B(mm)：□9●D(mm)：φ19●E(mm)：14.5●P(mm)：12●F(mm)：14.5●締付ネジ：2-M4●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922899

サイズ：

●幅：１９ｍｍ●高さ：４１ｍｍ●長さ：１９ｍｍ●Ａ：□９ｍｍ●Ｂ：□９ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：19●高さ(mm)：42●長さ(mm)：19●ねじ寸法：M4●A(mm)：□10●B(mm)：□10●D(mm)：φ19●E(mm)：14.5●P(mm)：13●F(mm)：14.5●締付ネジ：2-M4●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922905

サイズ：

●幅：１９ｍｍ●高さ：４２ｍｍ●長さ：１９ｍｍ●Ａ：□１０ｍｍ●Ｂ：□１０ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・ネジタイプ●幅(mm)：19●高さ(mm)：31●ねじ寸法：M4●A(mm)：□10●B(mm)：16.5●D(mm)：φ19●E(mm)：14.5●G(mm)：8●2-M：2-M4●締付ネジ：M4●2個ネジ(軸に直角)でボードや機能器具取付け●アルミ合金

商品コード：

2500202922912

サイズ：

●幅：１９ｍｍ●高さ：３１ｍｍ●Ａ：□１０ｍｍ●Ｂ：１６．５ｍｍ●Ｄ：φ１９ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：11●高さ(mm)：28●長さ(mm)：38●ねじ寸法：M4●A(mm)：□10●B(mm)：14●H(mm)：14.5●C(mm)：11●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●2-φP(mm)：4.5●締付ネジ：M4●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202922929

サイズ：

●幅：１１ｍｍ●高さ：２８ｍｍ●長さ：３８ｍｍ●Ａ：□１０ｍｍ●Ｂ：１４ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：24●高さ(mm)：24●長さ(mm)：38●ねじ寸法：M4●A(mm)：□10●B(mm)：14.5●C(mm)：24●H(mm)：24.5●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●J(mm)：14●4-φP(mm)：4.5●締付ネジ：M4●支柱の端部固定●アルミ合金

商品コード：

2500202922936

サイズ：

●幅：２４ｍｍ●高さ：２４ｍｍ●長さ：３８ｍｍ●Ａ：□１０ｍｍ●Ｂ：１４．５ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□12●B(mm)：□12●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202922967

サイズ：

●幅：２２ｍｍ●高さ：４６ｍｍ●長さ：２２ｍｍ●Ａ：□１２ｍｍ●Ｂ：□１２ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・ネジタイプ●幅(mm)：22●高さ(mm)：33●ねじ寸法：M4●A(mm)：□12●B(mm)：17.5●D(mm)：φ22●E(mm)：15.5●G(mm)：12●2-M：2-M4●締付ネジ：M4●2個ネジ(軸に直角)でボードや機能器具取付け●アルミ合金

商品コード：

2500202922974

サイズ：

●幅：２２ｍｍ●高さ：３３ｍｍ●Ａ：□１２ｍｍ●Ｂ：１７．５ｍｍ●Ｄ：φ２２ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：ストッパ●幅(mm)：10●高さ(mm)：26●長さ(mm)：20●ねじ寸法：M4●A(mm)：□12●B(mm)：16●H(mm)：10●C(mm)：10●W(mm)：20●締付ネジ：M4●位置調整のスベリ止めに●アルミ合金

商品コード：

2500202922981

サイズ：

●幅：１０ｍｍ●高さ：２６ｍｍ●長さ：２０ｍｍ●Ａ：□１２ｍｍ●Ｂ：１６ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：11●高さ(mm)：28●長さ(mm)：38●ねじ寸法：M4●A(mm)：□12●B(mm)：14●H(mm)：14.5●C(mm)：11●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●2-φP(mm)：4.5●締付ネジ：M4●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202922998

サイズ：

●幅：１１ｍｍ●高さ：２８ｍｍ●長さ：３８ｍｍ●Ａ：□１２ｍｍ●Ｂ：１４ｍｍ

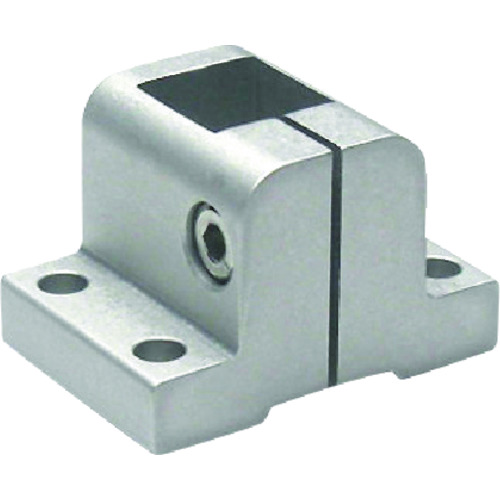

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：26●高さ(mm)：24●長さ(mm)：38●ねじ寸法：M4●A(mm)：□12●B(mm)：15.5●C(mm)：26●H(mm)：24.5●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●J(mm)：16●4-φP(mm)：4.5●締付ネジ：M4●支柱の端部固定●アルミ合金

商品コード：

2500202923001

サイズ：

●幅：２６ｍｍ●高さ：２４ｍｍ●長さ：３８ｍｍ●Ａ：□１２ｍｍ●Ｂ：１５．５ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：22●高さ(mm)：46●長さ(mm)：22●ねじ寸法：M4●A(mm)：□13●B(mm)：□13●D(mm)：φ22●E(mm)：15.5●P(mm)：15●F(mm)：15.5●締付ネジ：2-M4●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202923018

サイズ：

●幅：２２ｍｍ●高さ：４６ｍｍ●長さ：２２ｍｍ●Ａ：□１３ｍｍ●Ｂ：□１３ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：11●高さ(mm)：28●長さ(mm)：38●ねじ寸法：M4●A(mm)：□13●B(mm)：14●H(mm)：14.5●C(mm)：11●K(mm)：7●F(mm)：20●W(mm)：38●G(mm)：30●2-φP(mm)：4.5●締付ネジ：M4●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923025

サイズ：

●幅：１１ｍｍ●高さ：２８ｍｍ●長さ：３８ｍｍ●Ａ：□１３ｍｍ●Ｂ：１４ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：25●高さ(mm)：58●長さ(mm)：25●ねじ寸法：M5●A(mm)：□15●B(mm)：□15●D(mm)：φ25●E(mm)：19●P(mm)：20●F(mm)：19●締付ネジ：2-M5●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202923032

サイズ：

●幅：２５ｍｍ●高さ：５８ｍｍ●長さ：２５ｍｍ●Ａ：□１５ｍｍ●Ｂ：□１５ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：ストッパ●幅(mm)：12●高さ(mm)：32●長さ(mm)：25●ねじ寸法：M5●A(mm)：□15●B(mm)：19●H(mm)：13●C(mm)：12●W(mm)：25●締付ネジ：M5●位置調整のスベリ止めに●アルミ合金

商品コード：

2500202923049

サイズ：

●幅：１２ｍｍ●高さ：３２ｍｍ●長さ：２５ｍｍ●Ａ：□１５ｍｍ●Ｂ：１９ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：15●高さ(mm)：36●長さ(mm)：48●ねじ寸法：M5●A(mm)：□15●B(mm)：18●H(mm)：18.5●C(mm)：15●K(mm)：9●F(mm)：26●W(mm)：48●G(mm)：38●2-φP(mm)：5.5●締付ネジ：M5●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923056

サイズ：

●幅：１５ｍｍ●高さ：３６ｍｍ●長さ：４８ｍｍ●Ａ：□１５ｍｍ●Ｂ：１８ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：25●高さ(mm)：58●長さ(mm)：25●ねじ寸法：M5●A(mm)：□16●B(mm)：□16●D(mm)：φ25●E(mm)：19●P(mm)：20●F(mm)：19●締付ネジ：2-M5●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202923070

サイズ：

●幅：２５ｍｍ●高さ：５８ｍｍ●長さ：２５ｍｍ●Ａ：□１６ｍｍ●Ｂ：□１６ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・ネジタイプ●幅(mm)：25●高さ(mm)：40●ねじ寸法：M5●A(mm)：□16●B(mm)：21●D(mm)：φ25●E(mm)：19●G(mm)：15●2-M：2-M5●締付ネジ：M5●2個ネジ(軸に直角)でボードや機能器具取付け●アルミ合金

商品コード：

2500202923087

サイズ：

●幅：２５ｍｍ●高さ：４０ｍｍ●Ａ：□１６ｍｍ●Ｂ：２１ｍｍ●Ｄ：φ２５ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：15●高さ(mm)：36●長さ(mm)：48●ねじ寸法：M5●A(mm)：□16●B(mm)：18●H(mm)：18.5●C(mm)：15●K(mm)：9●F(mm)：26●W(mm)：48●G(mm)：38●2-φP(mm)：5.5●締付ネジ：M5●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923094

サイズ：

●幅：１５ｍｍ●高さ：３６ｍｍ●長さ：４８ｍｍ●Ａ：□１６ｍｍ●Ｂ：１８ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：32●高さ(mm)：31●長さ(mm)：48●ねじ寸法：M5●A(mm)：□16●B(mm)：19●C(mm)：32●H(mm)：31.5●K(mm)：9●F(mm)：26●W(mm)：48●G(mm)：38●J(mm)：20●4-φP(mm)：5.5●締付ネジ：M5●支柱の端部固定●アルミ合金

商品コード：

2500202923100

サイズ：

●幅：３２ｍｍ●高さ：３１ｍｍ●長さ：４８ｍｍ●Ａ：□１６ｍｍ●Ｂ：１９ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：29●高さ(mm)：67●長さ(mm)：29●ねじ寸法：M5●A(mm)：□19●B(mm)：□19●D(mm)：φ29●E(mm)：21.5●P(mm)：24●F(mm)：21.5●締付ネジ：2-M5●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202923117

サイズ：

●幅：２９ｍｍ●高さ：６７ｍｍ●長さ：２９ｍｍ●Ａ：□１９ｍｍ●Ｂ：□１９ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：20●高さ(mm)：40●長さ(mm)：52●ねじ寸法：M5●A(mm)：□19●B(mm)：19●H(mm)：21.5●C(mm)：20●K(mm)：10.5●F(mm)：30●W(mm)：52●G(mm)：42●2-φP(mm)：5.5●締付ネジ：M5●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923124

サイズ：

●幅：２０ｍｍ●高さ：４０ｍｍ●長さ：５２ｍｍ●Ａ：□１９ｍｍ●Ｂ：１９ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：29●高さ(mm)：67●長さ(mm)：29●ねじ寸法：M5●A(mm)：□20●B(mm)：□20●D(mm)：φ29●E(mm)：21.5●P(mm)：24●F(mm)：21.5●締付ネジ：2-M5●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202923148

サイズ：

●幅：２９ｍｍ●高さ：６７ｍｍ●長さ：２９ｍｍ●Ａ：□２０ｍｍ●Ｂ：□２０ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・ネジタイプ●幅(mm)：29●高さ(mm)：46.5●ねじ寸法：M5●A(mm)：□20●B(mm)：25●D：φ29●E(mm)：21.5●G(mm)：15●2-M：2-M5●締付ネジ：M5●2個ネジ(軸に並行)でボードや機能器具取付け●アルミ合金

商品コード：

2500202923155

サイズ：

●幅：２９ｍｍ●高さ：４６．５ｍｍ●Ａ：□２０ｍｍ●Ｂ：２５ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：ストッパ●幅(mm)：12●高さ(mm)：36●長さ(mm)：30●ねじ寸法：M5●A(mm)：□20●B(mm)：21●H(mm)：15●C(mm)：12●W(mm)：30●締付ネジ：M5●位置調整のスベリ止めに●アルミ合金

商品コード：

2500202923162

サイズ：

●幅：１２ｍｍ●高さ：３６ｍｍ●長さ：３０ｍｍ●Ａ：□２０ｍｍ●Ｂ：２１ｍｍ

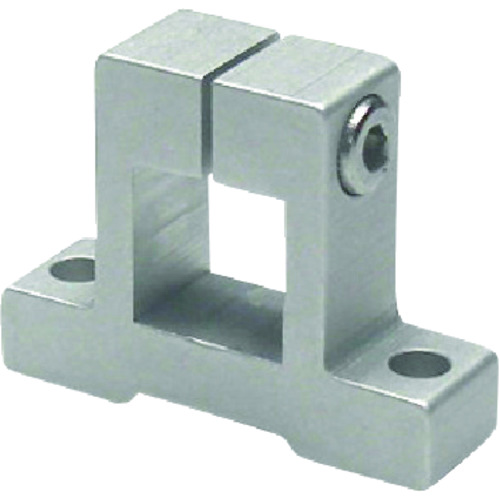

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：横角タイプ●幅(mm)：20●高さ(mm)：40●長さ(mm)：52●ねじ寸法：M5●A(mm)：□20●B(mm)：19●H(mm)：21.5●C(mm)：20●K(mm)：10.5●F(mm)：30●W(mm)：52●G(mm)：42●2-φP(mm)：5.5●締付ネジ：M5●角軸で片持ちや平行の架構造で●アルミ合金

商品コード：

2500202923179

サイズ：

●幅：２０ｍｍ●高さ：４０ｍｍ●長さ：５２ｍｍ●Ａ：□２０ｍｍ●Ｂ：１９ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：縦角タイプ●幅(mm)：36●高さ(mm)：40●長さ(mm)：52●ねじ寸法：M5●A(mm)：□20●B(mm)：21●C(mm)：36●H(mm)：40.5●K(mm)：10●F(mm)：30●W(mm)：52●G(mm)：42●J(mm)：20●4-φP(mm)：5.5●締付ネジ：M5●支柱の端部固定●アルミ合金

商品コード：

2500202923186

サイズ：

●幅：３６ｍｍ●高さ：４０ｍｍ●長さ：５２ｍｍ●Ａ：□２０ｍｍ●Ｂ：２１ｍｍ

●より振動に強く、強固に固定できる角穴タイプの製品です。●タイプ：角・角タイプ●幅(mm)：41●高さ(mm)：80●長さ(mm)：41●ねじ寸法：M6●A(mm)：□25●B(mm)：□25●D(mm)：φ41●E(mm)：25●P(mm)：30●F(mm)：25●締付ネジ：2-M6●水平・垂直に確かな固定●アルミ合金

商品コード：

2500202923216

サイズ：

●幅：４１ｍｍ●高さ：８０ｍｍ●長さ：４１ｍｍ●Ａ：□２５ｍｍ●Ｂ：□２５ｍｍ
