蝶番

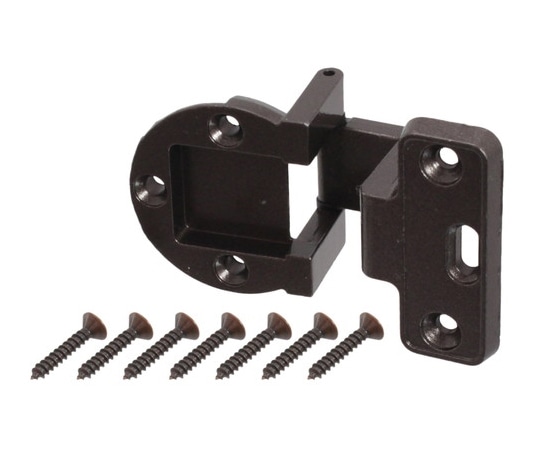

●扉を大きく開くことができるアングル型の蝶番です。●家具・タンスの蝶番（丁番）シリーズ●家具の開き扉用丁番。●アウトセットの扉用としてポピュラーな蝶番です。●カラー：GB●コード番号：00072563●こちらの商品は事業者様向け商品です。

商品コード：

2500100750235

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：右用(軸を時計方向に回すとダンパーが効くタイプ)●制動方向：右回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8268●こちらの商品は事業者様向け商品です。

商品コード：

2500100876409

●ロック機能のないフリータイプのヒンジです。●レバータイプ、ワイヤータイプとセットで使用することで操作性が向上します。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：27●ねじ穴数：16●穴径(mm)：6.2●タイプ：フリータイプ●表面処理：三価ホワイト鍍金●ロック機能のないフリータイプのヒンジです。●レバータイプ、ワイヤータイプとセットで使用することで操作性が向上します。●ベース：鋼●カバー：PC

商品コード：

2500204876947

サイズ：

●全長：２４０ｍｍ●幅：４０ｍｍ●厚さ：２７ｍｍ●穴径：６．２ｍｍ

●レバー操作で角度調整ができるヒンジです。●10°ピッチでの角度調整が可能です。●高強度で正転、逆転の両方向にロックします。●レバーを押している間はロックが解除されます。●レバーを引き上げるとロック解除状態が自己保持します。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：38●ねじ穴数：16●穴径(mm)：6.2●タイプ：レバータイプ●表面処理：三価ホワイト鍍金●トルク(N・m)：150●レバー操作で角度調整ができるヒンジです。●10°ピッチで角度調整することができます。●正転、逆転の両方向にロックします。●ベース：鋼●カバー：PC

商品コード：

2500204876954

サイズ：

●全長：２４０ｍｍ●幅：４０ｍｍ●厚さ：３８ｍｍ●穴径：６．２ｍｍ

●テグスワイヤーなどを通すことでワイヤー操作で角度調整ができるヒンジです。●遠隔操作でロック、ロック解除が可能です。●10°ピッチでの角度調整が可能です。●高強度で正転、逆転の両方向にロックします。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：32●ねじ穴数：16●穴径(mm)：6.2●タイプ：ワイヤータイプ●表面処理：三価ホワイト鍍金●トルク(N・m)：150●中心の穴にテグスワイヤーなどを通すことでワイヤー操作で角度調整ができるヒンジです。●10°ピッチで角度調整することができます。●正転、逆転の両方向にロックします。●ベース：鋼●カバー：PC

商品コード：

2500204876961

サイズ：

●全長：２４０ｍｍ●幅：４０ｍｍ●厚さ：３２ｍｍ●穴径：６．２ｍｍ

●フラットヒンジ(調整型)

商品コード：

2500205476764

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):28●幅(mm):34●厚さ(mm):1.2●トルク(N・m):0.34±15%●ねじ穴数:4●穴径(mm):4.3●3.5kgf±15%/cm

商品コード：

2500205496373

サイズ：

●全長(mm):28

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):40●幅(mm):35●厚さ(mm):1.2●トルク(N・m):0.49±20%●ねじ穴数:5●穴径(mm):4.3●5kgf±20%/cm

商品コード：

2500205496380

サイズ：

●全長(mm):40

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):1.86±11%●ねじ穴数:5●穴径(mm):4.3●19kgf±11%/cm

商品コード：

2500205496397

サイズ：

●全長(mm):50

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):0.88±23%●ねじ穴数:5●穴径(mm):4.3●9kgf±23%/cm

商品コード：

2500205496403

サイズ：

●全長(mm):50

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):3.43±15%●ねじ穴数:8●穴径(mm):4.5●35kgf±15%/cm

商品コード：

2500205496410

サイズ：

●全長(mm):90

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):5.69±9%●ねじ穴数:8●穴径(mm):4.5●58kgf±9%/cm

商品コード：

2500205496427

サイズ：

●全長(mm):90

●右側、左側に開くドアにご使用できます。●ドアとフレーム間の角度調整が可能です。●エンプラスリップジョイントヒンジ●本体：ポリアミド(ガラス繊維強化) つや消しブラック●キャップ：ポリアミド(ガラス繊維強化) つや消しブラック●ピン：ポリアセタール ブラック●ボルトカバー：ポリアミド ブラック●高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

商品コード：

2500201586498

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン：SUS304

商品コード：

2500201707411

●フラットヒンジ●本体：SUS316●ピン：SUS304

商品コード：

2500201707428

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) 黒色塗装●ピン：SUS304

商品コード：

2500201707435

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) 黒色塗装●ピン：SUS304

商品コード：

2500201707442

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン：SUS304

商品コード：

2500201707459

●マシナリーヒンジ●本体：亜鉛ダイキャスト(ZDC1)クロムメッキ●ピン：SUM22L亜鉛メッキ●ワッシャー：SUM22L亜鉛メッキ●スペーサー：ポリアミド●センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、ピンを挿入し両端を止め輪で止めてご使用ください。

商品コード：

2500202216110

●マシナリーヒンジ●本体：亜鉛ダイキャスト(ZDC1)黒色塗装●ピン：SUM22L亜鉛メッキ●ワッシャー：SUM22L亜鉛メッキ●スペーサー：ポリアミド●センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、ピンを挿入し両端を止め輪で止めてご使用ください。

商品コード：

2500202216127

左右兼用のコーナーヒンジです｡

商品コード：

4549864140829

サイズ：

37．2×18．8×H126．5mm

●六角棒スパナ(呼び4)でトルク調整ができます。●軸の向きを水平・垂直にして使用できます。●表面処理：アルマイト処理●フリーストップ●アルミニウム合金●ヒンジ同士の軸心がずれないように取り付けてください。●指定トルク範囲内にて、トルク調節をしながらご使用ください。●調整ねじの回し過ぎは破損の原因となります。

商品コード：

2500200777514

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：左用(軸を反時計方向に回すとダンパーが効くタイプ)●制動方向：左回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8266●こちらの商品は事業者様向け商品です。

商品コード：

2500100874399

●スプリングヒンジ●本体：SUM22L 亜鉛メッキ●ピン：SUM22L 亜鉛メッキ●スプリング：SWPA●北海道・沖縄運賃1500円

商品コード：

2500204754412

●マシナリーヒンジ●本体:亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン:SUS304●スペーサー:ポリアミド●センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、ピンをプラスチックハンマー等で完全にはめ込んでご使用ください。

商品コード：

2500205671312

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連●クリーンルーム●アルミフレーム●住設など●食品機械、住設など。●全長(mm)：100●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：6●穴径(mm)：5.5●耐荷重(kg)2個使用時：23●取付方法：ねじ(別売)●表面処理：シルバーアルマイト仕上げ●D2(mm)：14●丸穴タイプ●本体:アルミ合金 ●軸:ステンレス鋼(SUS303)●キャップ:ポリアセタール●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201852425

サイズ：

●全長：１００ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５ｍｍ

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●クリーンルーム●アルミフレーム●住設など●食品機械、住設など。●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5●耐荷重(kg)2個使用時：15●取付方法：ねじ(別売)●表面処理：シルバーアルマイト仕上げ●D2(mm)：14●丸穴タイプ●本体:アルミ合金 ●軸:ステンレス鋼(SUS303)●キャップ:ポリアセタール●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201852432

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５ｍｍ

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●クリーンルーム●アルミフレーム●住設など●食品機械・住設用。●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5●耐荷重(kg)2個使用時：11●表面処理：シルバーアルマイト仕上げ●D2(mm)：14●取付勝手：左用●本体:アルミ合金●軸:ステンレス鋼(SUS303)●キャップ:ポリアセタール●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201852449

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５ｍｍ

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●クリーンルーム●アルミフレーム●住設など●食品機械・住設用。●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5●耐荷重(kg)2個使用時：11●表面処理：シルバーアルマイト仕上げ●D2(mm)：14●取付勝手：右用●本体:アルミ合金●軸:ステンレス鋼(SUS303)●キャップ:ポリアセタール●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201852456

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５ｍｍ

●トルク調整(4から8N・ｍ/個)が可能なトルクヒンジです。●トルクが4N・m未満にならない安全設計です。●蓋や扉の落下トラブルを低減します。●全長(mm)：80●幅(mm)：43●厚さ(mm)：23.5●定格トルク(N・m)：4～8●ねじ穴数：8●穴径(mm)：4.5●タイプ：調整式●表面処理：光沢バレル研磨●色：ステンレス●トルク(N・m)：4±20％～8●弊社2万回開閉試験クリア●ステンレス(SUS430)●取扱い上のご注意を必ずご確認ください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●トルク調整は呼び13のスパナをご使用ください●トルク調整ナットは無理に取り外さないでください

商品コード：

2500201853163

サイズ：

●全長：８０ｍｍ●幅：４３ｍｍ●厚さ：２３．５ｍｍ●定格トルク：４～８N・ｍ

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●全長(mm)：44●幅(mm)：80●厚さ(mm)：25.0●定格トルク(N・m)：5.0±20%●ねじ穴数：6●穴径(mm)：5.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●色：ステンレス●トルク(N・m)：5±20％●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●ステンレス(SUS304)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853170

サイズ：

●全長：４４ｍｍ●幅：８０ｍｍ●厚さ：２５．０ｍｍ

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●全長(mm)：44●幅(mm)：80●厚さ(mm)：25.0●定格トルク(N・m)：7.0±20%●ねじ穴数：6●穴径(mm)：5.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●色：ステンレス●トルク(N・m)：7±20％●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●ステンレス(SUS304)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853187

サイズ：

●全長：４４ｍｍ●幅：８０ｍｍ●厚さ：２５．０ｍｍ

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●ねじ穴数：2●適合ヒンジ：HG-ITM型●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●定格トルク(N.m)：-●カバー:ABS樹脂●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853194

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●全長(mm)：45●幅(mm)：44●厚さ(mm)：15.5●定格トルク(N・m)：2.5±20%●ねじ穴数：6●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●色：ステンレス●トルク(N・m)：2.5±20％●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●ステンレス(SUS304)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853200

サイズ：

●全長：４５ｍｍ●幅：４４ｍｍ●厚さ：１５．５ｍｍ

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●全長(mm)：45●幅(mm)：44●厚さ(mm)：15.5●定格トルク(N・m)：3.5±20%●ねじ穴数：6●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●色：ステンレス●トルク(N・m)：3.5±20％●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●ステンレス(SUS304)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853217

サイズ：

●全長：４５ｍｍ●幅：４４ｍｍ●厚さ：１５．５ｍｍ

●本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。●トルク値が一目でわかるシール付です。●同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)●複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。●液晶モニターや監視カメラなど●ねじ穴数：2●適合ヒンジ：HG-ITS型●可動範囲内の往復トルクは一定です(可動範囲0°～180°)●適応温度は-10℃～50℃●屋外や粉じんの発生する場所での使用は性能を著しく損なう場合があります●定格トルク(N.m)：-●カバー:ABS樹脂●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853224

●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)。●ダンパー付きで上蓋が急に閉じるのを防止します(ソフトクローズ機能、ダンパー有効角約30°以上)●内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きはとてもスムーズです。●環境機器、試験装置などの重い上蓋●幅(mm)：85●表面処理：鏡面研磨●色：ステンレス●アシストトルク(N・m)：20.58●長さ(mm)：167●高さ(mm)：54●アシストトルク値：210kgf／cm(1個使用時)●ステンレス(SCS14)他●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853231

サイズ：

●幅：８５ｍｍ●長さ：１６７ｍｍ●高さ：５４ｍｍ

●ラプコン・ダンパーヒンジUDH型を組み込んだダンパーヒンジです。●開き方向の動きがスムーズです。●キャップが取り外し可能なので、左右どちらにでも使用できます。●左用…軸を反時計回りにまわしてダンパーの効くタイプです。●右用…軸を時計回りにまわしてダンパーの効くタイプです。●衝撃を避けたい閉止特性が必要な各種筐体の上蓋・上カバーなど●全長(mm)：75●幅(mm)：60●厚さ(mm)：10.5●ねじ穴数：4●穴径(mm)：5.4●色：ブラック●トルク/ペア(N･m)：3～5●RoHS指令対応品●本体:PBT樹脂他●キャップ:ポリプロピレン●トルク範囲は扉1枚に対して、ヒンジを2ヶ使用した場合の値です●所定の回転範囲以上に回転させないように扉の開、閉位置(回転角度0゜～115゜以内)にステーなどのストッパーを設けてください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853248

サイズ：

●全長：７５ｍｍ●幅：６０ｍｍ●厚さ：１０．５ｍｍ●穴径：５．４ｍｍ

●ラプコン・ダンパーヒンジUDH型を組み込んだダンパーヒンジです。●開き方向の動きがスムーズです。●キャップが取り外し可能なので、左右どちらにでも使用できます。●左用…軸を反時計回りにまわしてダンパーの効くタイプです。●右用…軸を時計回りにまわしてダンパーの効くタイプです。●衝撃を避けたい閉止特性が必要な各種筐体の上蓋・上カバーなど●全長(mm)：75●幅(mm)：60●厚さ(mm)：10.5●ねじ穴数：4●穴径(mm)：5.4●色：ブラック●トルク/ペア(N･m)：5～7●RoHS指令対応品●本体:PBT樹脂他●キャップ:ポリプロピレン●トルク範囲は扉1枚に対して、ヒンジを2ヶ使用した場合の値です●所定の回転範囲以上に回転させないように扉の開、閉位置(回転角度0゜～115゜以内)にステーなどのストッパーを設けてください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853255

サイズ：

●全長：７５ｍｍ●幅：６０ｍｍ●厚さ：１０．５ｍｍ●穴径：５．４ｍｍ

●装置の小型蓋などに最適なインセット仕様のダンパーヒンジです。●両方向性ダンパーを使用しているため、上蓋用・上開き用・下開き用・下蓋用として使用できます。●各種小型装置の上蓋やスイッチカバー。●オフィスデスク、ＯＡ機器などのほこり防止カバー。●全長(mm)：43●幅(mm)：32●厚さ(mm)：4●ねじ穴数：6●穴径(mm)：3.5●色：ブラック●トルク/ペア(N･m)：0.054～0.086●側面取付●ブラケット:ポリアセタール●受座：ＰＢＴ樹脂●HG-JHM9-U-BLは受座を裏面に付けるタイプです。●トルク範囲は、蓋(扉)1枚に対してヒンジを左右1セット使用した場合の値です●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●蓋(扉)を閉じた位置で保持するための、受けなどを設けてください

商品コード：

2500201853262

サイズ：

●全長：４３ｍｍ●幅：３２ｍｍ●厚さ：４ｍｍ●穴径：３．５ｍｍ

●装置の小型蓋などに最適なインセット仕様のダンパーヒンジです。●両方向性ダンパーを使用しているため、上蓋用・上開き用・下開き用・下蓋用として使用できます。●各種小型装置の上蓋やスイッチカバー。●オフィスデスク、ＯＡ機器などのほこり防止カバー。●全長(mm)：43●幅(mm)：32●厚さ(mm)：4●ねじ穴数：6●穴径(mm)：3.5●色：ブラック●トルク/ペア(N･m)：0.054～0.086●側面取付●ブラケット:ポリアセタール●受座：ＰＢＴ樹脂●HG-JHM9-U-BLは受座を裏面に付けるタイプです。●トルク範囲は、蓋(扉)1枚に対してヒンジを左右1セット使用した場合の値です●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●蓋(扉)を閉じた位置で保持するための、受けなどを設けてください

商品コード：

2500201853279

サイズ：

●全長：４３ｍｍ●幅：３２ｍｍ●厚さ：４ｍｍ●穴径：３．５ｍｍ

●ラプコン・ダンパーヒンジUDH型を組み込んだ、平蝶番型のダンパーヒンジです。●ダンパー方向と反対の動きもスムーズです。●各種筐体の上蓋・上カバーなど●全長(mm)：115●幅(mm)：33●厚さ(mm)：10.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：制御方向：閉じ方向●色：ブラック●トルク(N・m)：3～5●ダンパー方向：閉じ方向●制御方向閉じ方向●本体：ＰＢＴ樹脂他(寸法図[[1]]・[[2]])●キャップ:ポリプロピレン(寸法図[[3]])●※表記の適用負荷トルク範囲は、扉1枚に対して、ヒンジを2ヶ使用した場合●所定の回転範囲以上に回転させないように扉の開、閉位置(開端角度0度～115度以内にステーなどのストッパーを設けてください●適用負荷トルク範囲内で使用してください●複数でご使用の際は、丁番同士の軸芯にずれがないように取り付けてください

商品コード：

2500201853286

サイズ：

●全長：１１５ｍｍ●幅：３３ｍｍ●厚さ：１０．５ｍｍ●穴径：５．４ｍｍ

●ラプコン・ダンパーヒンジUDH型を組み込んだ、平蝶番型のダンパーヒンジです。●ダンパー方向と反対の動きもスムーズです。●各種筐体の上蓋・上カバーなど●全長(mm)：115●幅(mm)：72●厚さ(mm)：26.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：制御方向：開き方向●色：ブラック●トルク(N・m)：3～5●ダンパー方向：開き方向●制御方向開き方向●本体：PBT樹脂、他●キャップ：ポリプロピレン(PP)●所定の回転範囲以上に回転させないように扉の開、閉位置(回転角度0゜～115゜以内)にステーなどのストッパーを設けてください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853293

サイズ：

●全長：１１５ｍｍ●幅：７２ｍｍ●厚さ：２６．５ｍｍ●穴径：５．４ｍｍ

●ラプコン・ダンパーヒンジUDH型を組み込んだ、平蝶番型のダンパーヒンジです。●ダンパー方向と反対の動きもスムーズです。●各種筐体の上蓋・上カバーなど●全長(mm)：115●幅(mm)：33●厚さ(mm)：10.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：制御方向：閉じ方向●色：ブラック●トルク(N・m)：5～7●ダンパー方向：閉じ方向●制御方向閉じ方向●本体：ＰＢＴ樹脂他(寸法図[[1]]・[[2]])●キャップ:ポリプロピレン(寸法図[[3]])●※表記の適用負荷トルク範囲は、扉1枚に対して、ヒンジを2ヶ使用した場合●所定の回転範囲以上に回転させないように扉の開、閉位置(開端角度0°～115°以内にステーなどのストッパーを設けてください●適用負荷トルク範囲内で使用してください●複数でご使用の際は、丁番同士の軸芯にずれがないように取り付けてください

商品コード：

2500201853309

サイズ：

●全長：１１５ｍｍ●幅：３３ｍｍ●厚さ：１０．５ｍｍ●穴径：５．４ｍｍ

●ラプコン・ダンパーヒンジUDH型を組み込んだ、平蝶番型のダンパーヒンジです。●ダンパー方向と反対の動きもスムーズです。●各種筐体の上蓋・上カバーなど●全長(mm)：115●幅(mm)：72●厚さ(mm)：26.5●ねじ穴数：4●穴径(mm)：5.4●タイプ：制御方向：開き方向●色：ブラック●トルク(N・m)：5～7●ダンパー方向：開き方向●制御方向開き方向●本体：PBT樹脂、他●キャップ：ポリプロピレン(PP)●所定の回転範囲以上に回転させないように扉の開、閉位置(回転角度0゜～115゜以内)にステーなどのストッパーを設けてください●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください

商品コード：

2500201853316

サイズ：

●全長：１１５ｍｍ●幅：７２ｍｍ●厚さ：２６．５ｍｍ●穴径：５．４ｍｍ

●横開き扉用のソフトクローズ機能付き一軸ヒンジです。●閉まり際はダンパーの力でゆっくり閉めることのできる丁番です。●(速度調整可)●六角棒スパナで扉の閉じ速度を調整できます。●引き込み機能により、扉をゆっくり引き込みます。●全長(mm)：65●幅(mm)：68.5●厚さ(mm)：17●ねじ穴数：4●穴径(mm)：Φ5.2●耐荷重(kg)2個使用時：1.0～7.0●色：ブラック●適応扉幅(mm)：700以下●適応扉高さ(mm)：2400以下●扉質量(kg/2ヶ)：1.0～7.0●扉質量(kg/3ヶ)：7.0～12.0●横開き用●本体：ポリアミド(PA)●軸：鋼●ねじカバー：エラストマー(TPE)●ねじカバー●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください。

商品コード：

2500201853323

サイズ：

●全長：６５ｍｍ●幅：６８．５ｍｍ●厚さ：１７ｍｍ●穴径：Φ５．２ｍｍ

●横開き扉用のソフトクローズ機能付き一軸ヒンジです。●閉まり際はダンパーの力でゆっくり閉めることのできる丁番です。●(速度調整可)●六角棒スパナで扉の閉じ速度を調整できます。●引き込み機能により、扉をゆっくり引き込みます。●全長(mm)：65●幅(mm)：68.5●厚さ(mm)：17●ねじ穴数：4●穴径(mm)：Φ5.2●耐荷重(kg)2個使用時：1.0～7.0●色：ライトグレー●適応扉幅(mm)：700以下●適応扉高さ(mm)：2400以下●扉質量(kg/2ヶ)：1.0～7.0●扉質量(kg/3ヶ)：7.0～12.0●横開き用●本体：ポリアミド(PA)●軸：鋼●ねじカバー：エラストマー(TPE)●ねじカバー●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください。

商品コード：

2500201853330

サイズ：

●全長：６５ｍｍ●幅：６８．５ｍｍ●厚さ：１７ｍｍ●穴径：Φ５．２ｍｍ

●軸の向きを垂直にして使用できます。●理化学機器、OA機器、FA機器、各種自動機器●全長(mm)：81●幅(mm)：50●厚さ(mm)：12●定格トルク(N・m)：1.6±20％●ねじ穴数：6●穴径(mm)：4.5●取付方法：ねじ(別売)●タイプ：左用●表面処理：光沢バレル研磨●耐荷重(kg)2個使用時：-●D2(mm)：-●軸向きが水平・垂直の使用可能機構●ステンレス鋼(SUS304)

商品コード：

2500201853354

サイズ：

●全長：８１ｍｍ●幅：５０ｍｍ●厚さ：１２ｍｍ●定格トルク：１．６±２０％N・ｍ

●軸の向きを垂直にして使用できます。●理化学機器、OA機器、FA機器、各種自動機器●全長(mm)：81●幅(mm)：50●厚さ(mm)：12●定格トルク(N・m)：1.6±20％●ねじ穴数：6●穴径(mm)：4.5●取付方法：ねじ(別売)●タイプ：右用●表面処理：光沢バレル研磨●D2(mm)：-●耐荷重(kg)2個使用時：-●軸向きが水平・垂直の使用可能機構●ステンレス鋼(SUS304)●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201853361

サイズ：

●全長：８１ｍｍ●幅：５０ｍｍ●厚さ：１２ｍｍ●定格トルク：１．６±２０％N・ｍ

●軸の向きを垂直にして使用できます。●理化学機器、OA機器、FA機器、各種自動機器●全長(mm)：56●幅(mm)：35●厚さ(mm)：10●定格トルク(N・m)：0.3±67％●ねじ穴数：6●穴径(mm)：4.5●取付方法：ねじ(別売)●タイプ：左用●表面処理：光沢バレル研磨●耐荷重(kg)2個使用時：-●D2(mm)：-●軸向きが水平・垂直の使用可能機構●ステンレス鋼(SUS304)●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201853378

サイズ：

●全長：５６ｍｍ●幅：３５ｍｍ●厚さ：１０ｍｍ●定格トルク：０．３±６７％N・ｍ
