蝶番

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。●アルミフレームに取り付けできます。●音響機器、FA機器、各種自動機器●全長(mm)：40●幅(mm)：48●厚さ(mm)：1.2●定格トルク(N・m)：0.7●ねじ穴数：4●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●トルク(N・m)：0.7＋40％-20％●グリスレス●ステンレス鋼、ポリアセタール(POM)●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています

商品コード：

2500201854795

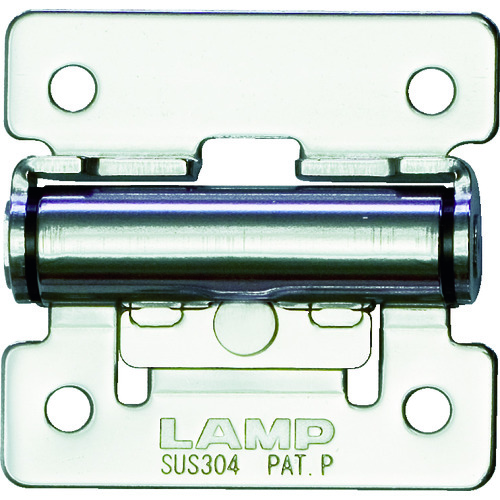

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。●アルミフレームに取り付けできます。●音響機器、FA機器、各種自動機器●全長(mm)：50●幅(mm)：48●厚さ(mm)：2●定格トルク(N・m)：1.5●ねじ穴数：4●穴径(mm)：4.3●取付方法：ねじ止め(別売)●表面処理：光沢バレル研磨仕上げ●トルク(N・m)：1.5＋40％-20％●グリスレス●ステンレス鋼、ポリアセタール(POM)●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています

商品コード：

2500201854801

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●音響機器、理化学機器、FA機器、各種自動機器、OA機器など。●全長(mm)：40●幅(mm)：67●厚さ(mm)：1.5●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：0.35(+40％、-20％)●長さ(mm)：67●軸向きが水平・垂直の使用可能機構●ステンレス(SUS304)●表面処理：光沢バレル研磨●扉(蓋)1枚につき2個使いを推奨します。●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854818

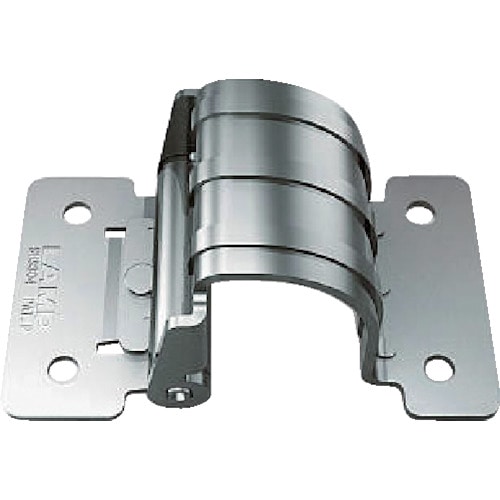

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●音響機器、理化学機器、FA機器、各種自動機器、OA機器など。●全長(mm)：40●幅(mm)：67●厚さ(mm)：1.5●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：0.7(+40％、-20％)●長さ(mm)：67●軸向きが水平・垂直の使用可能機構●本体：SUS304/光沢バレル研磨●蝶番同士の軸心がずれないように取り付けてください●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854825

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●各種産業機器用。●全長(mm)：61●幅(mm)：50●厚さ(mm)：1.5●定格トルク(N・m)：0.7(+40%、-20%)●ねじ穴数：4●トルク(N・m)：0.7(+40％-20％)●長さ(mm)：40●トルク(kgf・cm)：7.1(+40%-20%)●軸向きが水平・垂直の使用可能機構●ステンレス鋼●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854832

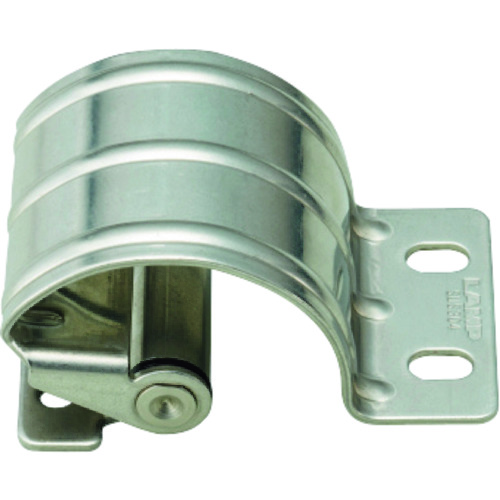

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●各種産業機器用。●全長(mm)：61●幅(mm)：50●厚さ(mm)：1.5●定格トルク(N・m)：1.5(+40%、-20%)●ねじ穴数：4●トルク(N・m)：1.5(+40％-20％)●長さ(mm)：40●トルク(kgf・cm)：15.3(+40%-20%)●軸向きが水平・垂直の使用可能機構●ステンレス鋼製●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201854849

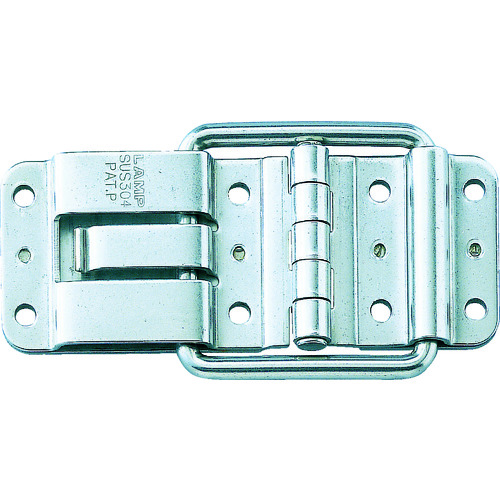

●キャッチ付なので扉(フタ)を開いた状態で保持でき、ステーが不要です。●板厚が厚いため、強固な仕様になってます。●トランク、バイク便のBOX・制御BOXに。●全長(mm)：105●幅(mm)：40●表面処理：光沢バレル研磨仕上げ●長さ(mm)：105●高さ(mm)：11●ステンレス鋼(SUS304)●ステンレス(SUS304)

商品コード：

2500201854900

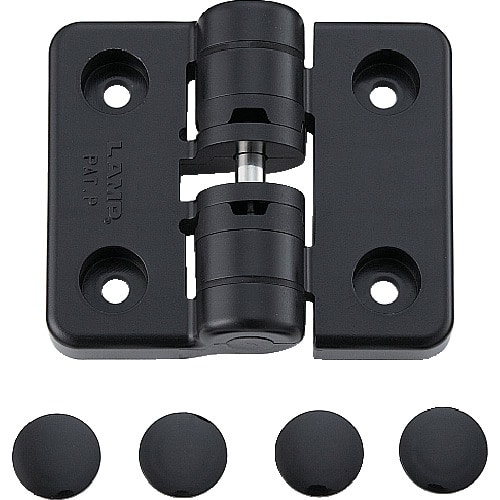

●90°ごとに4箇所で仮保持できます。●樹脂部品と金属部品を分別できます。●ねじを隠すキャップ付きです。●キャップ(アイボリー：KD-772-3I、ブラック：KD-772-3B)のみもご用意できます。●医療機器、計測機器、食品機械などの樹脂板扉や小型板金扉●全長(mm)：50●幅(mm)：60●厚さ(mm)：8●ねじ穴数：4●穴径(mm)：4.2●耐荷重(kg)2個使用時：1.2●色：ブラック●D2(mm)：17●定格トルク(N・m)：0.49●初期設定解放トルク：約49N･cm/ヶ●耐荷重目安：扉幅400mm以下×扉高さ500mm以下、扉質量1.2kg以下※樹脂板扉・縦2ヶ使いの場合●本体:ポリアセタール シボ●軸:ステンレス鋼(SUS303)●キャップ:ポリプロピレン●クリック脱出トルクにはばらつきがあります●保証値ではありません●ストップ位置(保持)以外で長時間扉を止めないでください●ご使用に際しては、事前に現品をご確認ください

商品コード：

2500201854917

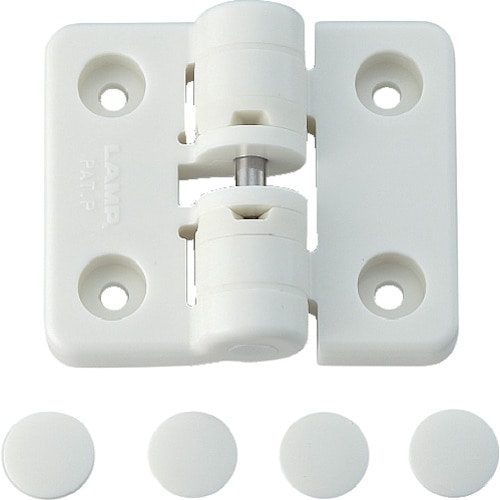

●90°ごとに4箇所で仮保持できます。●樹脂部品と金属部品を分別できます。●ねじを隠すキャップ付きです。●キャップ(アイボリー：KD-772-3I、ブラック：KD-772-3B)のみもご用意できます。●医療機器、計測機器、食品機械などの樹脂板扉や小型板金扉●全長(mm)：50●幅(mm)：60●厚さ(mm)：8●ねじ穴数：4●穴径(mm)：4.2●耐荷重(kg)2個使用時：1.2●色：アイボリー●D2(mm)：17●定格トルク(N・m)：0.49●初期設定解放トルク：約49N･cm/ヶ●耐荷重目安：扉幅400mm以下×扉高さ500mm以下、扉質量1.2kg以下※樹脂板扉・縦2ヶ使いの場合●本体:ポリアセタール シボ●軸:ステンレス鋼(SUS303)●キャップ:ポリプロピレン●クリック脱出トルクにはばらつきがあります●保証値ではありません●ストップ位置(保持)以外で長時間扉を止めないでください●ご使用に際しては、事前に現品をご確認ください

商品コード：

2500201854924

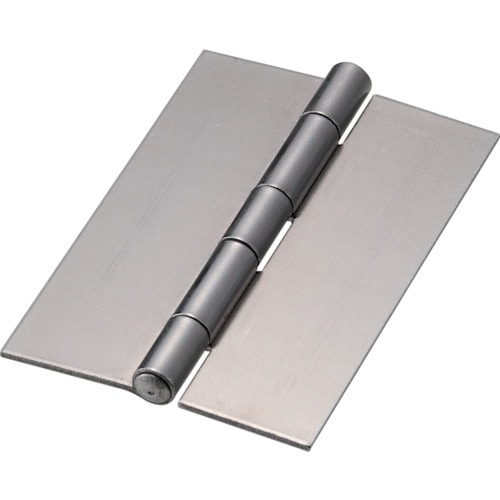

●全長(mm)：101●幅(mm)：68●厚さ(mm)：1.8●耐荷重(kg)2個使用時：20●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：9.5●スチール(SPCC)

商品コード：

2500200874503

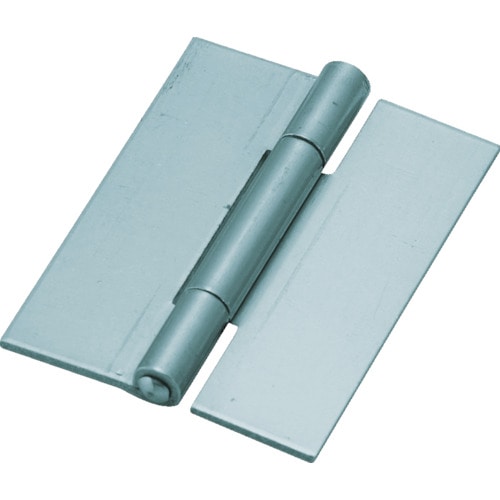

●全長(mm)：51●幅(mm)：38●厚さ(mm)：1.3●耐荷重(kg)2個使用時：5●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：6.0●スチール(SPCC)

商品コード：

2500200874510

●全長(mm)：64●幅(mm)：42●厚さ(mm)：1.4●耐荷重(kg)2個使用時：8●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：6.2●スチール(SPCC)

商品コード：

2500200874527

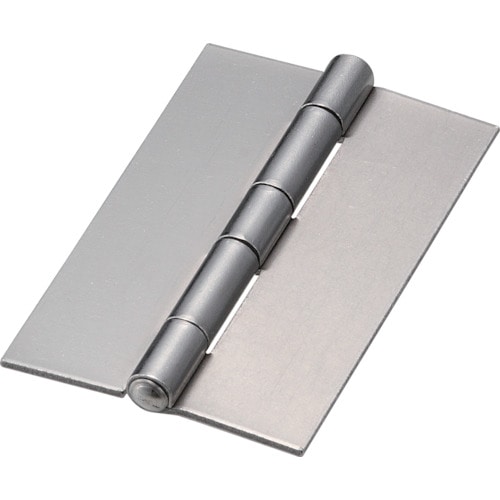

●全長(mm)：76●幅(mm)：49●厚さ(mm)：1.5●耐荷重(kg)2個使用時：12●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：7.5●スチール(SPCC)

商品コード：

2500200874534

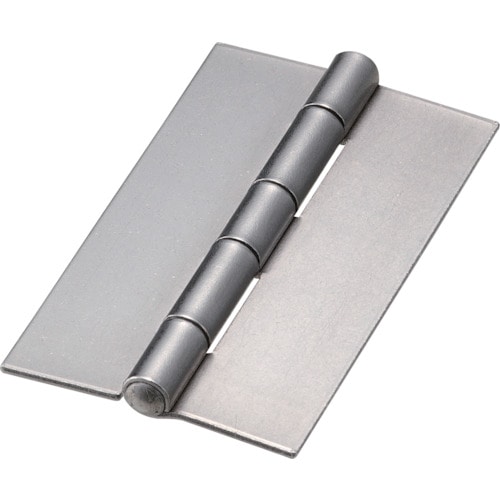

●全長(mm)：89●幅(mm)：54●厚さ(mm)：1.7●耐荷重(kg)2個使用時：16●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：8.9●スチール(SPCC)

商品コード：

2500200874541

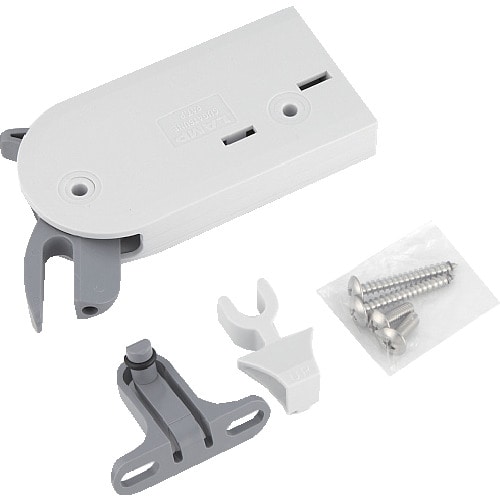

●横開き扉用のダンパーキャッチです。●右開き・左開きのどちらにも対応します。●DC-90型は、キャビネット正面に対し縦に取り付けるため、収納の邪魔になりにくい納まりです。●各種小型装置の横開き扉。●全長(mm)：98●幅(mm)：50●厚さ(mm)：16●ねじ穴数：4●穴径(mm)：4●扉幅：600mm以下●扉高さ：800mm以下●扉質量：7kg以下●本体:ポリアセタール/ＰＢＴ樹脂●トリガー：ポリアセタール●板金に取り付ける場合は、ねじをお客様でご用意ください●(推奨ねじ：十字穴付トラス小ねじM4)

商品コード：

2500201456470

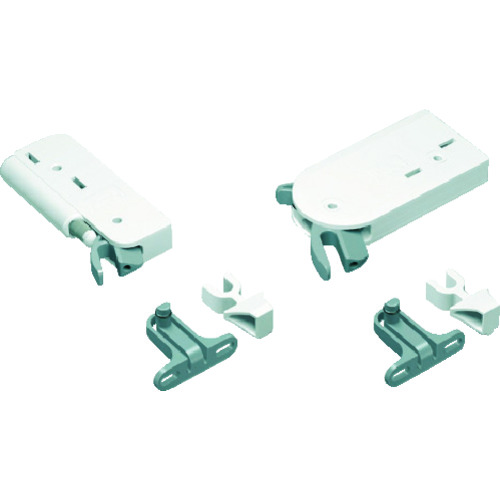

●横開き扉用のダンパーキャッチです。●右開き・左開きのどちらにも対応します。●DC-90型は、キャビネット正面に対し縦に取り付けるため、収納の邪魔になりにくい納まりです。●各種小型装置の横開き扉。●全長(mm)：91●幅(mm)：40●厚さ(mm)：16●ねじ穴数：4●穴径(mm)：4●扉幅：450mm以下●扉高さ：600mm以下●扉質量：4kg以下●本体:ポリアセタール/ＰＢＴ樹脂●トリガー：ポリアセタール●板金に取り付ける場合は、ねじをお客様でご用意ください●(推奨ねじ：十字穴付トラス小ねじM4)

商品コード：

2500201458276

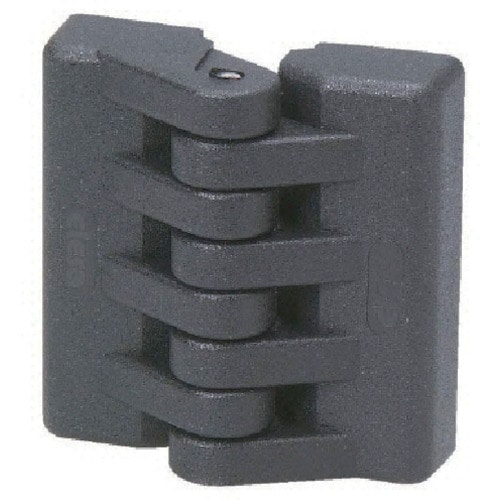

●エンプラフラットヒンジ●本体：ポリアミド つや消しブラック●ピン：SUS303●高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

商品コード：

2500201551434

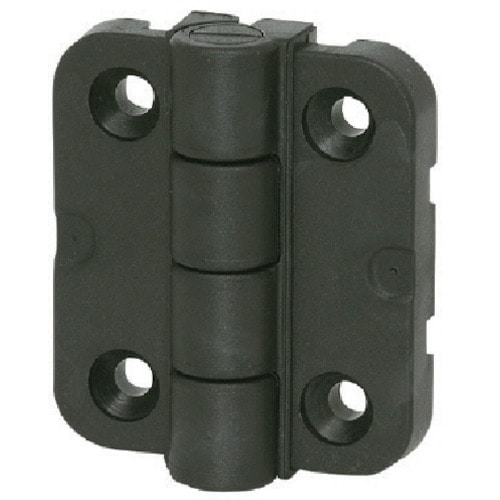

●エンプラフラットヒンジ(カバータイプ)●本体：ポリアセタール ブラック●ピン：ポリアセタール ブラック●カバー：ポリブチレンテレフタレート(PBT)

商品コード：

2500201551441

●エンプラフラットヒンジ(カバータイプ)

商品コード：

2500201551458

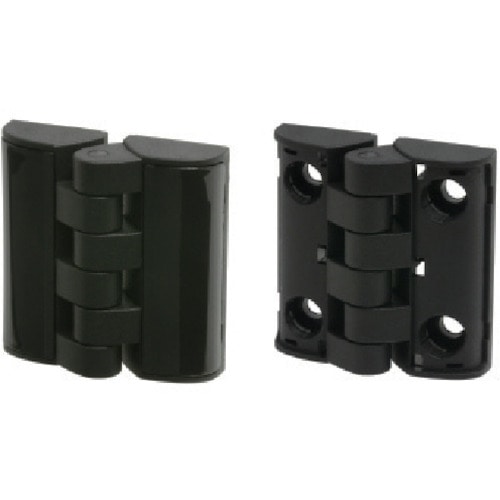

●エンプラフラットヒンジ(カバータイプ)

商品コード：

2500201551465

●扉の開口位置を任意の位置に固定でき、また扉の開閉する力の調整が可能です。●エンプラフラットヒンジ●ヒンジ 本体：ポリアミド つや消しブラック●ヒンジ ピン：スチール 黒染め●レバー 本体：ポリアミド(ガラス繊維強化) つや消しブラック●レバー ボルト：スチール 亜鉛メッキ ブラック●高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

商品コード：

2500201551472

左右兼用のコーナーヒンジです｡

商品コード：

4549864140829

●スクリューオンヒンジ●SUM22L 亜鉛メッキ●北海道・沖縄運賃1500円

商品コード：

2500204742983

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):40●幅(mm):35●厚さ(mm):1.2●トルク(N・m):0.49±20%●ねじ穴数:5●穴径(mm):4.3●5kgf±20%/cm

商品コード：

2500205496380

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):0.88±23%●ねじ穴数:5●穴径(mm):4.3●9kgf±23%/cm

商品コード：

2500205496403

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):5.69±9%●ねじ穴数:8●穴径(mm):4.5●58kgf±9%/cm

商品コード：

2500205496427

●扉を筐体にワンタッチで脱着できるため、取付時間を大幅に削減し、コストセーブに貢献します。●全長(mm)：40●取付方法：差し込み●色：本体：ブラック 軸：シルバー●長さ(mm)：40●D1(mm)：4.1●適応板厚：1.0～1.2●耐荷重(N/2ヶ)：39●耐荷重(kgf/2ヶ)：4.1●耐荷重(kg)2個使用時：4.0●D2(mm)：7.5●ワンタッチピボットヒンジ(１７０－０２５－３９４)●ポリアミド（PA）

商品コード：

2500200369511

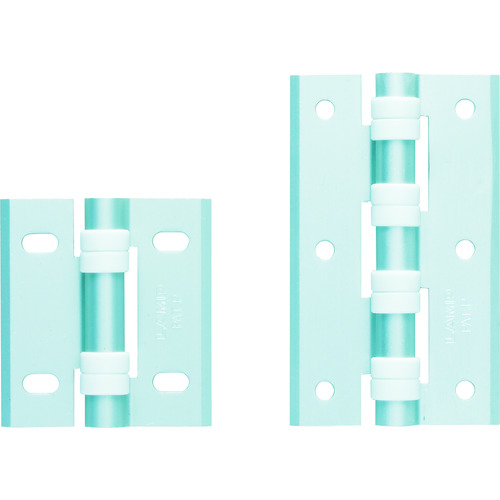

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：100●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：6●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：23●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：23●長穴タイプ●本体：アルミニウム合金●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064132

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：15●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：15●長穴タイプ●本体：アルミニウム合金●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064149

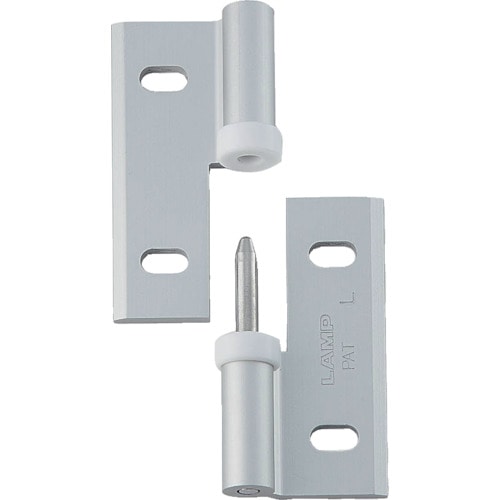

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●アルミニウム合金製なので、軽量かつデザイン性に優れています。●取付側の加工精度を考慮した長穴タイプです。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：11●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：11●クリーンヒンジ●本体：アルミニウム合金／シルバーアルマイト処理●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201064156

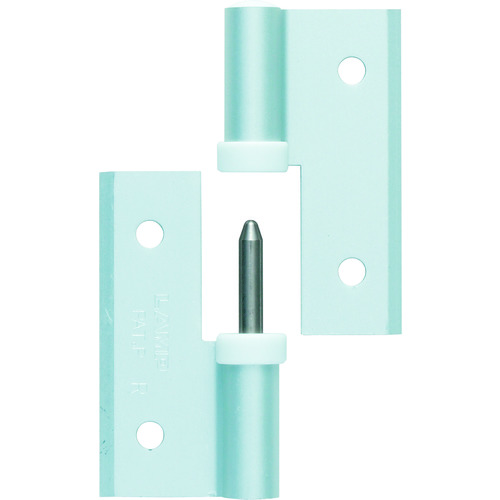

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●アルミニウム合金製なので、軽量かつデザイン性に優れています。●取付側の加工精度を考慮した長穴タイプです。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：11●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：11●クリーンヒンジ●本体：アルミニウム合金／シルバーアルマイト処理●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064163

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：107●幅(mm)：76●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ6.5穴φ9.5皿●耐荷重(kg)2個使用時：40●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：9.5●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465960

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：119●幅(mm)：114●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ7穴φ10皿●耐荷重(kg)2個使用時：45●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：10●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465977

●ボールベアリング入りで動きが滑らかです。●防火扉、屋外・室内扉、産業用扉など●全長(mm)：132●幅(mm)：76●厚さ(mm)：3●ねじ穴数：8●穴径(mm)：φ7穴φ10皿●耐荷重(kg)2個使用時：50●表面処理：ヘアライン仕上●色：シルバー色●サラ穴径(mm)：10●ヘアライン仕上●ステンレス鋼●十字穴付皿木ねじ4.9×32(ステンレス鋼)●耐荷重の算出条件については「耐荷重の考え方」をご覧ください。●板金に取り付ける場合、筐体にざぐり加工が必要です。●軸は抜けません。

商品コード：

2500201465984

●長押に引っ掛けて使うフックです。●EHEDG認証品

商品コード：

2500202703443

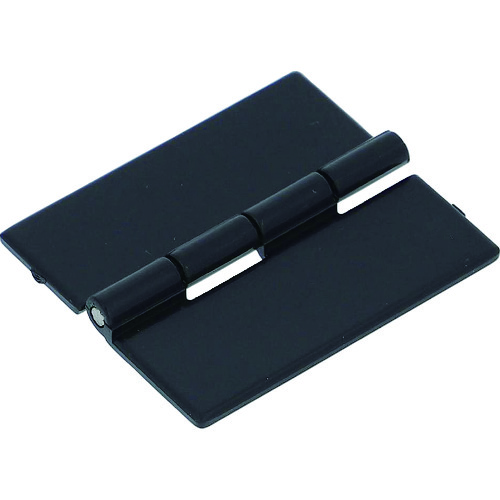

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：20●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：黒●長さ(mm)：30●取付仕様：接着剤●タイプ：接着●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202838985

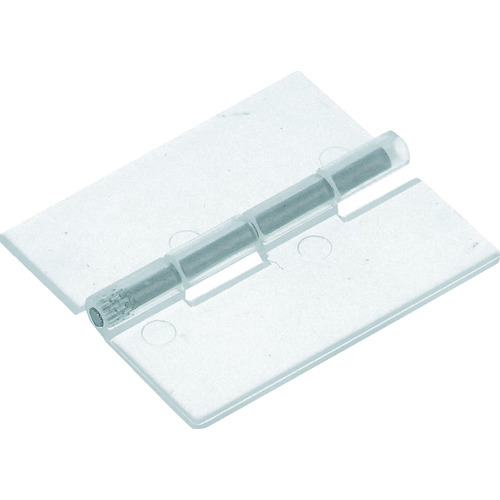

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：30●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：透明●長さ(mm)：35●タイプ：接着●取付仕様：接着剤●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202839463

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：30●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：黒●長さ(mm)：40●タイプ：接着●取付仕様：接着剤●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202839708

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：35●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：透明●長さ(mm)：50●取付仕様：接着剤●タイプ：接着●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202840230

●摩擦を起こすことでヒンジの開閉に抵抗が生まれ、取り付けたフタなどを好きな角度で止めることができます。●横開きの扉にも使用可能です。●バタンと閉まらないようにする安全対策や角度調節に。●全長(mm)：48●幅(mm)：40●厚さ(mm)：8.5●ねじ穴数：5●穴径(mm)：4.3●トルク(N・m)：1.5(+40%-20%)●使用温度：-10℃～＋50℃●使用湿度：90%RH以下●ステンレス鋼●鋼

商品コード：

2500203004693

●ヒンジ形状で取り付けやすいです。●弊社最大のダンパトルクです。●装置のカバーなどのスローダウンに。●全長(mm)：87.5●定格トルク(N・m)：10.0●ねじ穴数：8●穴径(mm)：6.6●外形(mm)：80●回転可能角度：120°●回転方向：時計回り●耐久性：5万回の開閉(自然落下)●規格：10.0N･m相当のおもりで、70°を3～12秒の間で動作すること●使用温度範囲：0～40℃●ダンパハウジング：亜鉛ダイカスト●ヒンジ：ステンレス●ヒンジシャフト：ＳＵＭ+光沢クロメート●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203116945

●スプリング荷重により移動側の開き力を補助します。●調節棒を回転させることによりバネの力が変わります。●工作機械・各種制御機器等●全長(mm)：174●幅(mm)：70●厚さ(mm)：47●ねじ穴数：6●穴径(mm)：4-長穴10×7/2-長穴14×7●表面処理：ニッケルメッキ●RoHS2対応●ベース：鋼(SPCC)

商品コード：

2500203186573

●折り曲げて使用できます。●通信機器・制御機器等●全長(mm)：158●幅(mm)：40●厚さ(mm)：2.3●ねじ穴数：7●穴径(mm)：Φ4.2●耐荷重(kg)2個使用時：10●取付方法：ビス止め●下穴径(mm)：Φ4.2●RoHS2対応●鋼(SPCC)

商品コード：

2500203186788

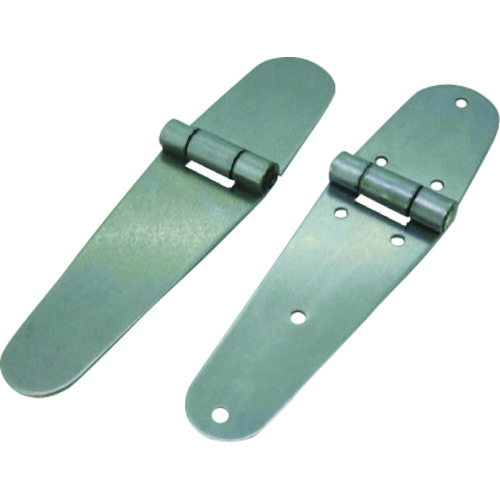

●折り曲げて使用できます。●通信機器・制御機器等●全長(mm)：158●幅(mm)：40●厚さ(mm)：2.3●耐荷重(kg)2個使用時：10●取付方法：溶接●RoHS2対応●SPCC

商品コード：

2500203186795

●コイルばねの作動により蓋が軽く開きます。●OA機器・オーディオ機器等●全長(mm)：38●幅(mm)：44●厚さ(mm)：13●ねじ穴数：4●穴径(mm)：長穴5×3.6●表面処理：塗装●色：茶●RoHS2対応●鋼(SPCC)

商品コード：

2500203187020

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：右用(軸を時計方向に回すとダンパーが効くタイプ)●制動方向：右回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8268●こちらの商品は事業者様向け商品です。

商品コード：

2500100876409

●ロック機能のないフリータイプのヒンジです。●レバータイプ、ワイヤータイプとセットで使用することで操作性が向上します。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：27●ねじ穴数：16●穴径(mm)：6.2●タイプ：フリータイプ●表面処理：三価ホワイト鍍金●ロック機能のないフリータイプのヒンジです。●レバータイプ、ワイヤータイプとセットで使用することで操作性が向上します。●ベース：鋼●カバー：PC

商品コード：

2500204876947

●レバー操作で角度調整ができるヒンジです。●10°ピッチでの角度調整が可能です。●高強度で正転、逆転の両方向にロックします。●レバーを押している間はロックが解除されます。●レバーを引き上げるとロック解除状態が自己保持します。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：38●ねじ穴数：16●穴径(mm)：6.2●タイプ：レバータイプ●表面処理：三価ホワイト鍍金●トルク(N・m)：150●レバー操作で角度調整ができるヒンジです。●10°ピッチで角度調整することができます。●正転、逆転の両方向にロックします。●ベース：鋼●カバー：PC

商品コード：

2500204876954

●テグスワイヤーなどを通すことでワイヤー操作で角度調整ができるヒンジです。●遠隔操作でロック、ロック解除が可能です。●10°ピッチでの角度調整が可能です。●高強度で正転、逆転の両方向にロックします。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：32●ねじ穴数：16●穴径(mm)：6.2●タイプ：ワイヤータイプ●表面処理：三価ホワイト鍍金●トルク(N・m)：150●中心の穴にテグスワイヤーなどを通すことでワイヤー操作で角度調整ができるヒンジです。●10°ピッチで角度調整することができます。●正転、逆転の両方向にロックします。●ベース：鋼●カバー：PC

商品コード：

2500204876961

●フラットヒンジ(調整型)

商品コード：

2500205476764
